Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

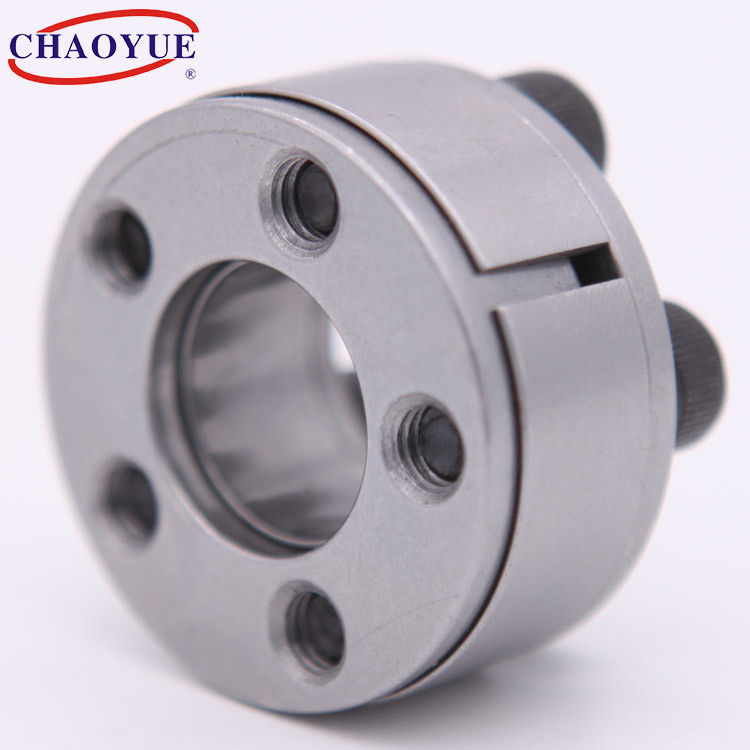

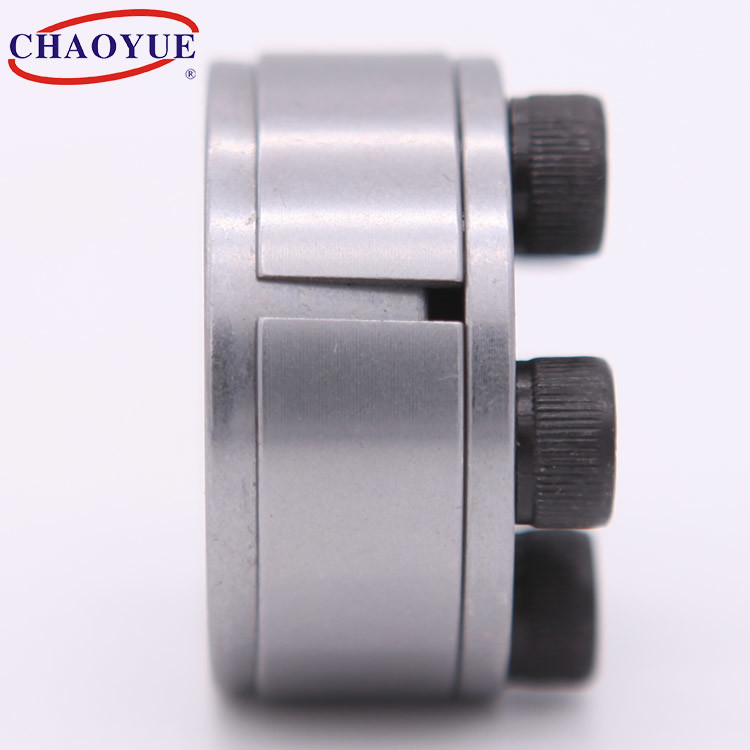

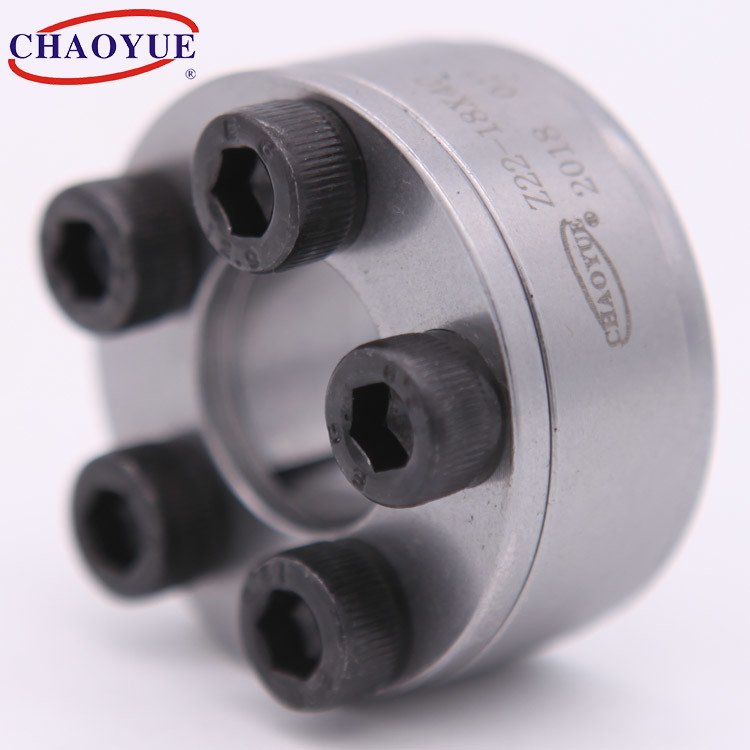

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

Acero sin llave de la junta de dilatación de la manga de la fuerza axial de la identificación 38kN de 36m m

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z22
Pago y Envío Términos:
Cantidad de orden mínima: 10 PCS
Precio: USD 8.00 - 40.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 1000 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 18 - 90 milímetros Diámetro externo: 40 - 125 milímetros
Grueso: 18 - 35 milímetros Esfuerzo de torsión: 0.2 - 6,9 kN.m
perno: M6 - M10 Peso: 0.16 - 1,25 kilogramos
Resaltar:

junta de dilatación de la manga de la identificación de 36m m

,

junta de dilatación de la manga de la fuerza axial 38kN

,

cuello roscado de la abrazadera de la fuerza axial 38kN

Descripción de producto

La rueda sin llave del eje Z22 conecta a la asamblea de fijación



Acero sin llave de la junta de dilatación de la manga de la fuerza axial de la identificación 38kN de 36m m 0





Montaje de ejemplo



Acero sin llave de la junta de dilatación de la manga de la fuerza axial de la identificación 38kN de 36m m 1





Dimensión fundamental [milímetros] Perno Carga clasificada Presión sobre el eje
[N/milímetro2]		 El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d D L L1 L2 d1 n Fuerza axial
[kN]		 Esfuerzo de torsión
[kN·m]
18 40 24 18 15 M6 5 22 0,2 260 14 0,16
19 41 24 18 15 M6 5 22 0,21 255 14 0,18
20 42 24 18 15 M6 6 26 0,26 280 14 0,19
22 44 24 18 15 M6 6 26 0,29 260 14 0,19
24 46 24 18 15 M6 6 26 0,31 230 14 0,2
25 47 24 18 15 M6 6 26 0,33 270 14 0,2
28 50 24 18 15 M6 8 35 0,49 250 14 0,24
30 52 24 18 15 M6 8 35 0,52 230 14 0,24
32 54 24 18 15 M6 8 35 0,56 200 14 0,25
35 57 28 22 18 M6 9 38 0,68 190 14 0,26
36 59 28 22 18 M6 9 38 0,7 200 14 0,26
38 60 28 22 18 M6 10 43 0,83 190 14 0,27
40 62 28 22 18 M6 10 43 0,87 225 14 0,27
42 70 36 28 24 M8 8 64 1,36 210 35 0,38
45 73 36 28 24 M8 8 64 1,45 195 35 0,45
48 76 36 28 24 M8 8 64 1,55 190 35 0,46
50 78 36 28 24 M8 8 64 1,61 195 35 0,48
55 83 36 28 24 M8 9 72 2 190 35 0,49
56 84 36 28 24 M8 9 72 2,03 195 35 0,5
60 88 36 28 24 M8 10 80 2,42 190 35 0,55
63 91 36 28 24 M8 10 80 2,54 190 35 0,56
65 93 36 28 24 M8 10 80 2,62 180 35 0,58
70 105 45 35 31 M10 9 114 4 200 70 1,01
75 110 45 35 31 M10 10 128 4,8 205 70 1,06
80 115 45 35 31 M10 10 128 5,1 190 70 1,12
85 120 45 35 31 M10 10 128 5,45 180 70 1,19
90 125 45 35 31 M10 10 153 6,9 205 70 1,25
