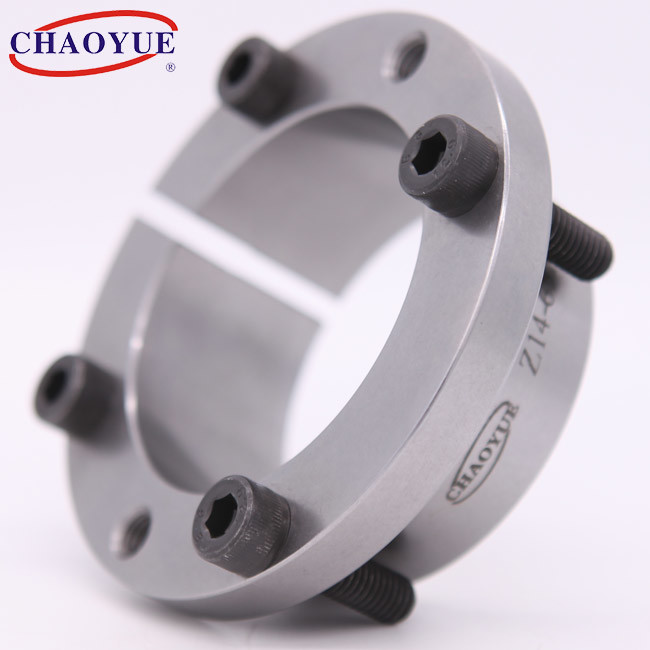

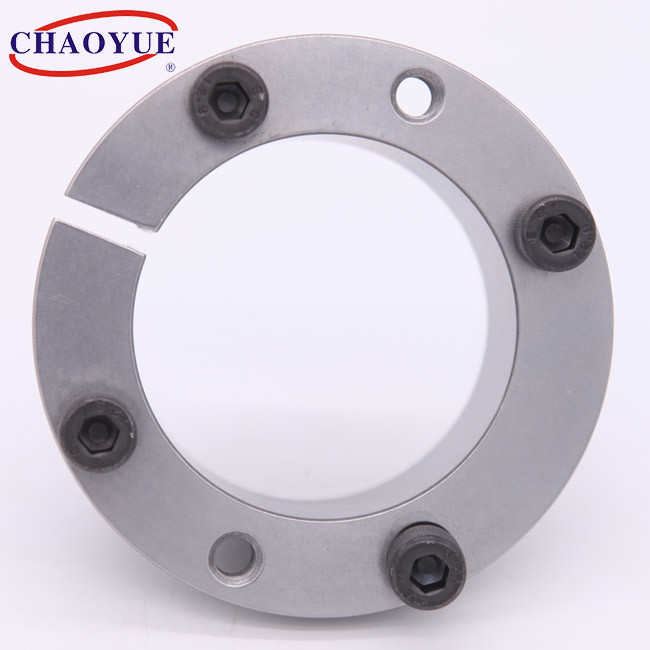

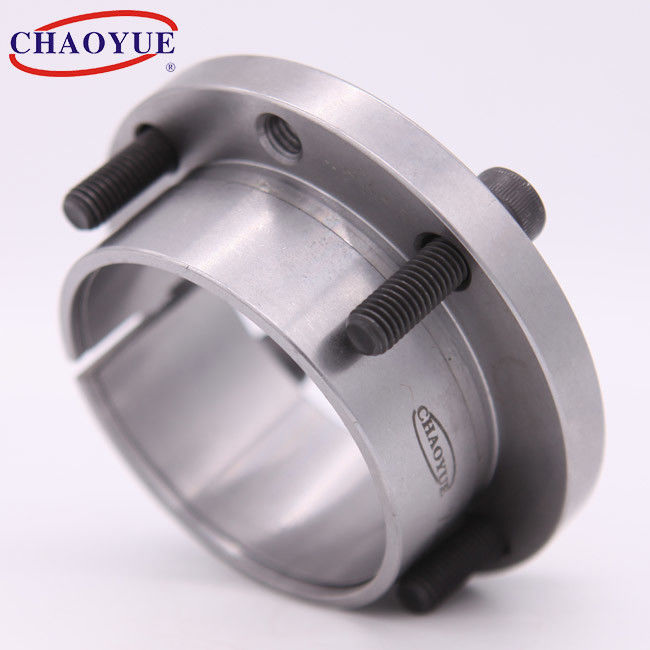

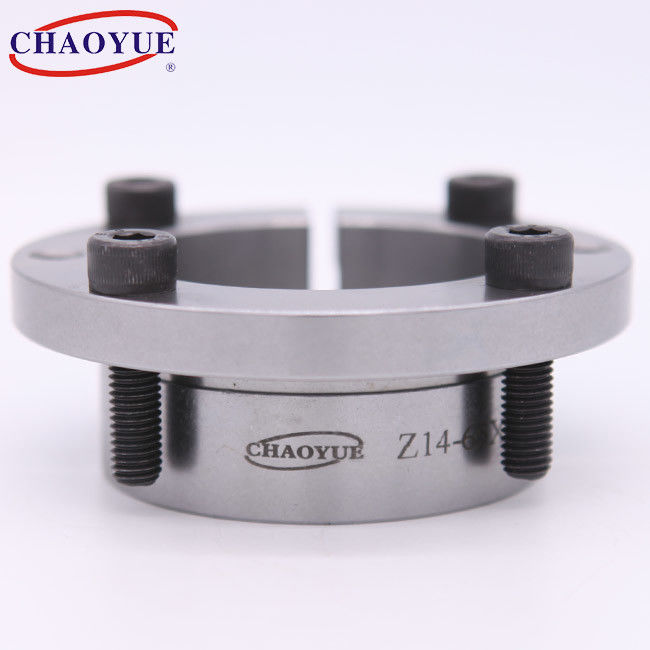

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

Manga por resorte de la junta de dilatación del 1265N.M Torque 72m m OD

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z14
Pago y Envío Términos:
Cantidad de orden mínima: 30 PC
Precio: USD 3.00 - 20.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 5000 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 14 - 65 milímetros Diámetro externo: 25 - 72 milímetros
Grueso: 26 - 35 milímetros Esfuerzo de torsión: 64 - 1265 N.m
perno: M4 - M8 Peso: 0.091 - 0,46
Resaltar:

manga de la junta de dilatación de 72m m OD

,

manga de la junta de dilatación del esfuerzo de torsión del 1265N.m

,

conexión del eje del eje de 72m m OD

Descripción de producto

Anillo de cierre sin llave del mecanismo por resorte de la abrazadera Z14



Manga por resorte de la junta de dilatación del 1265N.M Torque 72m m OD 0





Montaje de ejemplo



Manga por resorte de la junta de dilatación del 1265N.M Torque 72m m OD 1





Dimensión fundamental [milímetros] Perno Carga clasificada Presión sobre el eje
[N/milímetro2]		 Presión sobre eje
[N/milímetro2]		 El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d D D1 D2 L L1 L2 L3 d1 n Esfuerzo de torsión
[N·m]		 Fuerza axial
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9,2 109 61 2,9 0,091
16 25 42 33 30 26 20 16 M4 4 74 9,2 95 61 2,9 0,082
18 25 42 33 30 26 20 16 M4 4 82 9,2 85 61 2,9 0,072
19 25 42 33 30 26 20 16 M4 4 87 9,2 80 61 2,9 0,068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0,113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0,11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0,088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0,144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0,121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0,105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0,2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0,173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0,162
38 44 66 54 34 28 20 16 M6 4 400 21,2 93 80 10 0,182
40 48 70 58 34 28 20 16 M6 4 425 21,2 88 73 10 0,223
42 48 70 58 34 28 20 16 M6 4 446 21,2 83 73 10 0,191
45 55 82 67 43 35 25 20 M8 4 875 38,9 115 94 25 0,4
48 55 82 67 43 35 25 20 M8 4 935 38,9 107 94 25 0,35
50 62 89 74 43 35 25 20 M8 4 974 38,9 103 83 25 0,5
55 62 89 74 43 35 25 20 M8 4 1070 38,9 94 83 25 0,41
60 72 99 84 43 35 25 20 M8 4 1165 38,9 86 71 25 0,58
65 72 99 84 43 35 25 20 M8 4 1265 38,9 79 71 25 0,46
