Inicio ProductosAsamblea de fijación sin llaveAbrazadera sin llave del eje de la asamblea de fijación del perno apretado hinchado del sistema m2.5 10m m

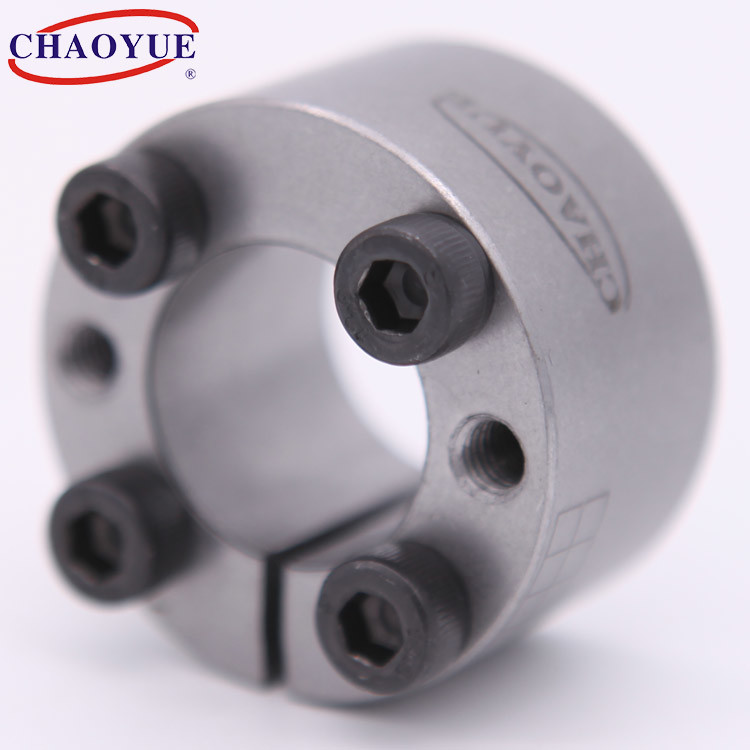

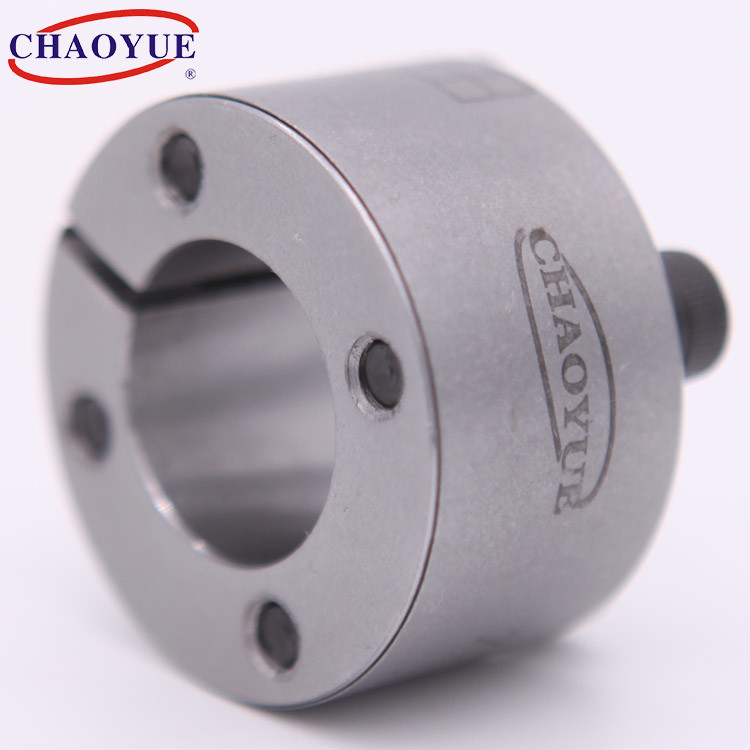

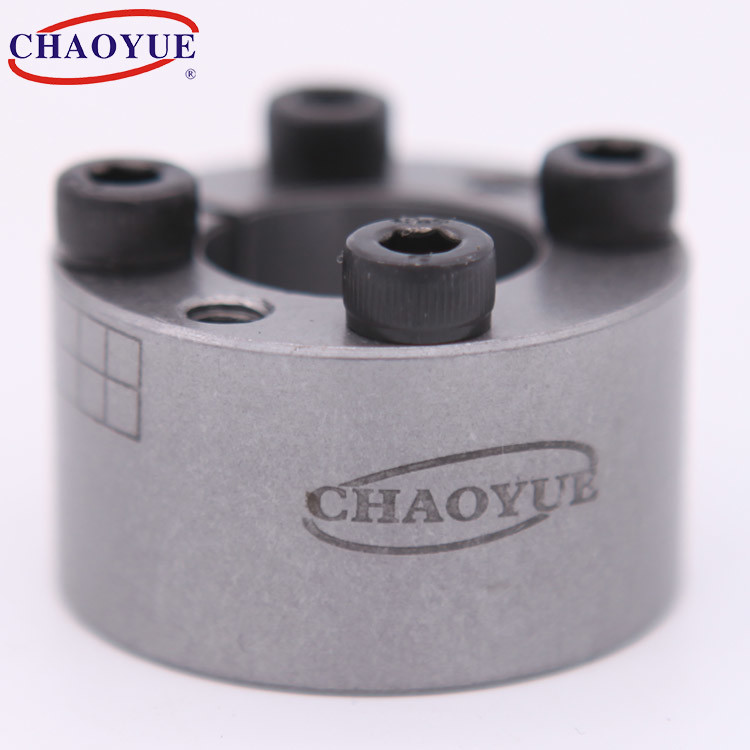

Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp
Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp Bloated Tight Set m2.5 bolt Keyless Locking Assembly 10mm Shaft Clamp

Abrazadera sin llave del eje de la asamblea de fijación del perno apretado hinchado del sistema m2.5 10m m

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z21
Pago y Envío Términos:
Cantidad de orden mínima: 10 PCS
Precio: USD 4.00 - 15.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 1000 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 10 - 50 milímetros Diámetro externo: 20 - 80 milímetros
Grueso: 13 - 36 milímetros Esfuerzo de torsión: 14.1 - 1610 N.m
perno: M2.5 - M8 Peso: 0.019 - 0,73 kilogramos
Resaltar:

asamblea de fijación sin llave del perno m2.5

,

asamblea de fijación sin llave de 10m m

,

m2.5 abrazadera del eje del perno 10m m

Descripción de producto

La manga de acoplamiento de la extensión Z21 hinchó el sistema apretado



Abrazadera sin llave del eje de la asamblea de fijación del perno apretado hinchado del sistema m2.5 10m m 0





Montaje de ejemplo

Abrazadera sin llave del eje de la asamblea de fijación del perno apretado hinchado del sistema m2.5 10m m 1

Dimensión fundamental [milímetros] Perno Carga clasificada El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d D L L1 d1 n Esfuerzo de torsión
[N·m]		 Fuerza axial
[N]
10 20 15,5 13 M2.5 4 14,1 2900 0,85 0,019
11 22 15,5 13 M2.5 4 15,3 2900 0,85 0,022
12 22 15,5 13 M2.5 4 17,1 2900 0,85 0,024
14 26 20 17 M3 4 31 4380 1,68 0,039
15 28 20 17 M3 4 32,5 4380 1,68 0,044
16 32 21 17 M4 4 61 7700 3,5 0,068
17 35 25 21 M4 4 63 7700 3,5 0,09
18 35 25 21 M4 4 68 7700 3,5 0,093
19 35 25 21 M4 4 72 7700 3,5 0,098
20 38 26 21 M5 4 126 12600 6,6 0,12
22 40 26 21 M5 4 135 12600 6,6 0,13
24 47 32 26 M6 4 207 17900 11,8 0,2
25 47 32 26 M6 4 216 17900 11,8 0,22
28 50 32 26 M6 6 365 26120 11,8 0,24
30 55 32 26 M6 6 387 26120 11,8 0,26
32 55 32 26 M6 6 421 26120 11,8 0,27
35 60 37 31 M6 8 633 34990 11,8 0,37
38 65 37 31 M6 8 667 34990 11,8 0,41
40 65 37 31 M6 8 696 34990 11,8 0,42
42 75 44 36 M8 6 1011 48000 28,6 0,63
45 75 44 36 M8 6 1095 48000 28,6 0,7
48 80 44 36 M8 8 1560 64270 28,6 0,71
50 80 44 36 M8 8 1610 64270 28,6 0,73
