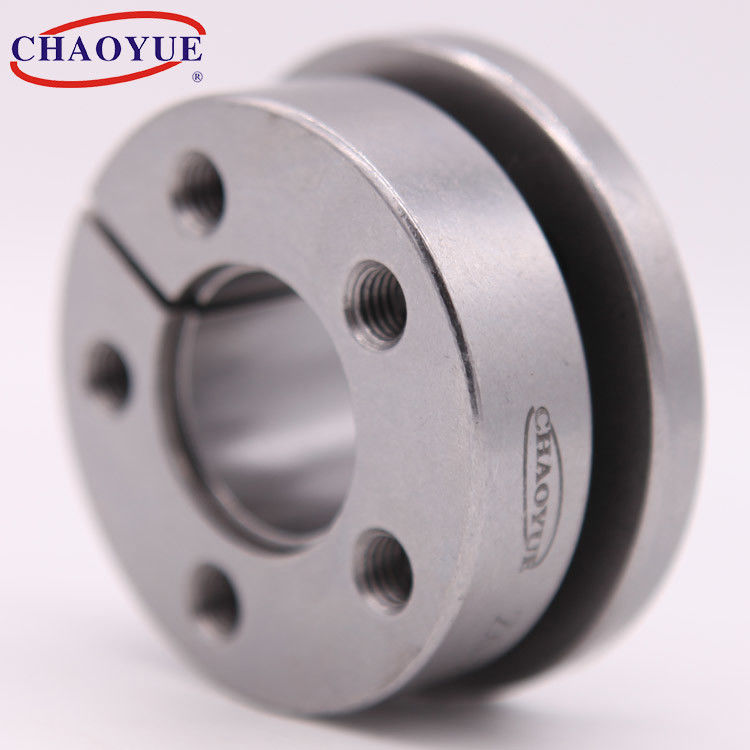

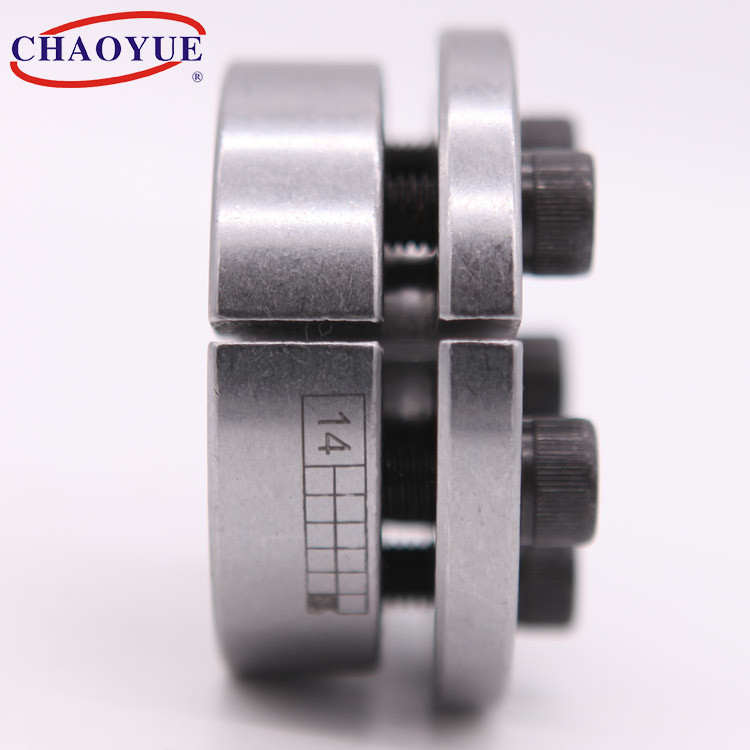

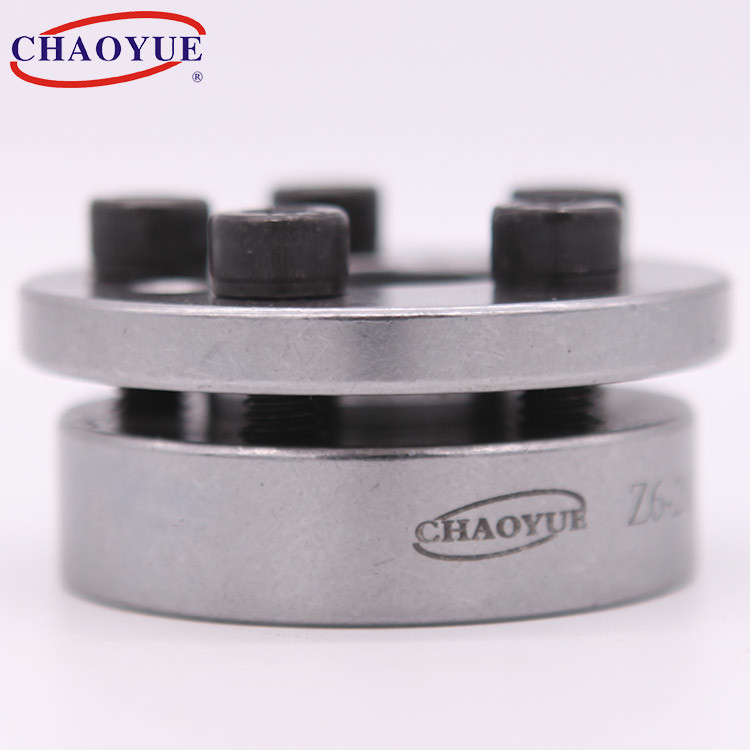

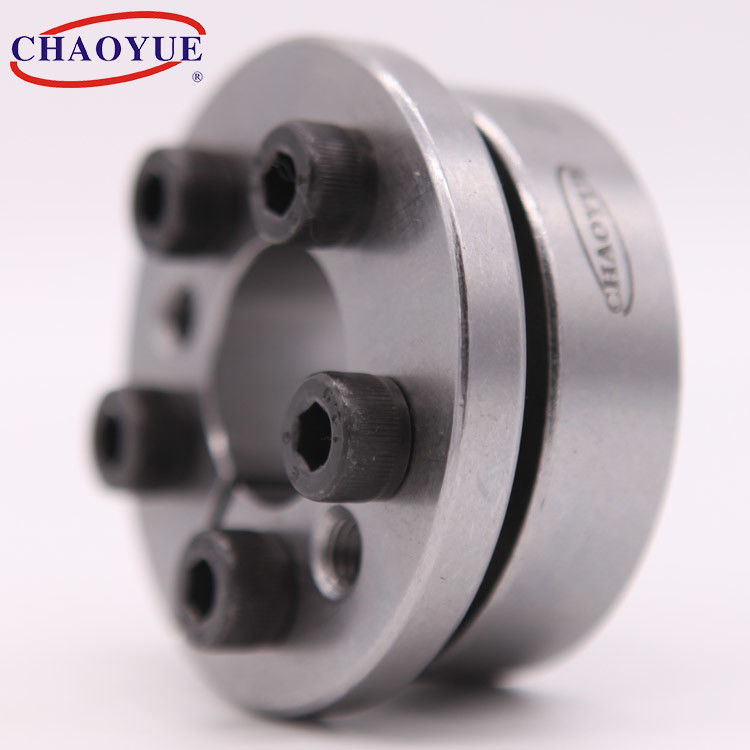

Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly
Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly

Asamblea de fijación sin llave del diámetro 65m m externo de la carga los 690N.M de la luz

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z6
Pago y Envío Términos:
Cantidad de orden mínima: 10 PCS
Precio: USD 5.00 - 15.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 5000 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 14 - 50 milímetros Diámetro externo: 55 - 80 milímetros
Grueso: 30 - 33 milímetros Esfuerzo de torsión: 127 -1830 N.m
perno: M8 Peso: 0.48 - 0,73 kilogramos
Resaltar:

asamblea de fijación sin llave del diámetro externo de 65m m

,

Los 690N.M Keyless Locking Assembly

,

Abrazadera del cuello del árbol de los 690N.M

Descripción de producto

Diseño del cliente de la cerradura del poder de la carga de la luz Z6 que cierra el dispositivo



Asamblea de fijación sin llave del diámetro 65m m externo de la carga los 690N.M de la luz 0





Montaje de ejemplo



Asamblea de fijación sin llave del diámetro 65m m externo de la carga los 690N.M de la luz 1

Dimensión fundamental [milímetros] Perno Carga clasificada Presión sobre el eje
[N/milímetro2]		 Presión sobre eje
[N/milímetro2]		 El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d D D1 L L1 L2 L3 d1 n Fuerza axial
[kN]		 Toruqe
[N.m]
14 55 62 38 30 22 17 M8 3 18 127 208 52,5 25 0,48
16 55 62 38 30 22 17 M8 3 18 142 181 52,5 25 0,47
18 55 62 38 30 22 17 M8 3 18 157 161 52,5 25 0,46
19 55 62 38 30 22 17 M8 3 18 165 152 52,5 25 0,46
20 55 62 38 30 22 17 M8 3 18 172 145 52,5 25 0,45
22 55 62 38 30 22 17 M8 3 25,5 285 186 75 35 0,44
24 55 62 38 30 22 17 M8 3 25,5 307 170 75 35 0,42
25 55 62 38 30 22 17 M8 3 25,5 315 163 75 35 0,41
28 55 62 38 30 22 17 M8 3 31,5 435 175 89 41 0,39
30 55 62 38 30 22 17 M8 3 31,5 472 163 89 41 0,37
24 65 72 38 30 22 17 M8 5 37,4 440 244 90 30 0,62
25 65 72 38 30 22 17 M8 5 37,4 460 234 90 30 0,61
28 65 72 38 30 22 17 M8 5 43,6 600 243 105 35 0,58
30 65 72 38 30 22 17 M8 5 43,6 640 227 105 35 0,56
32 65 72 38 30 22 17 M8 5 43,6 690 213 105 35 0,55
35 65 72 38 30 22 17 M8 5 52,5 910 234 126 41 0,51
38 65 72 38 30 22 17 M8 5 52,5 990 216 126 41 0,48
40 65 72 38 30 22 17 M8 5 52,5 1050 205 125 41 0,46
30 80 87 41 33 25 20 M8 7 52,4 780 232 87 30 1,01
32 80 87 41 33 25 20 M8 7 52,4 830 217,5 87 30 0,99
35 80 87 41 33 25 20 M8 7 61 1060 232 102 35 0,96
38 80 87 41 33 25 20 M8 7 61 1150 214 102 35 0,92
40 80 87 41 33 25 20 M8 7 61 1220 203 102 35 0,89
42 80 87 41 33 25 20 M8 7 73,5 1540 233 122 41 0,86
45 80 87 41 33 25 20 M8 7 73,5 1650 217 122 41 0,82
48 80 87 41 33 25 20 M8 7 73,5 1760 203 122 41 0,76
50 80 87 41 33 25 20 M8 7 73,5 1830 195 122 41 0,73
