Inicio ProductosAsamblea de fijación sin llaveM20 asamblea de fijación sin llave de acero del perno 1650kN para la transmisión de poder

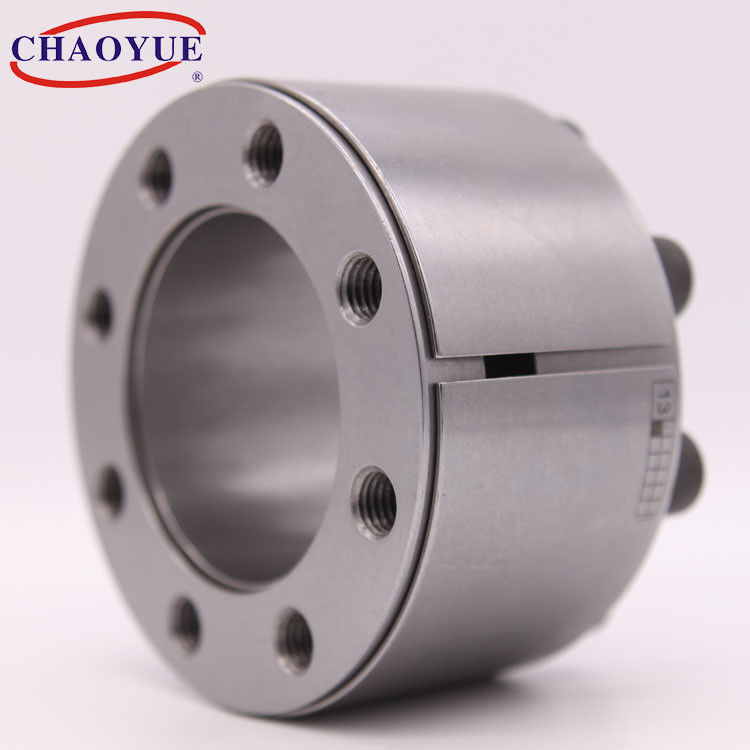

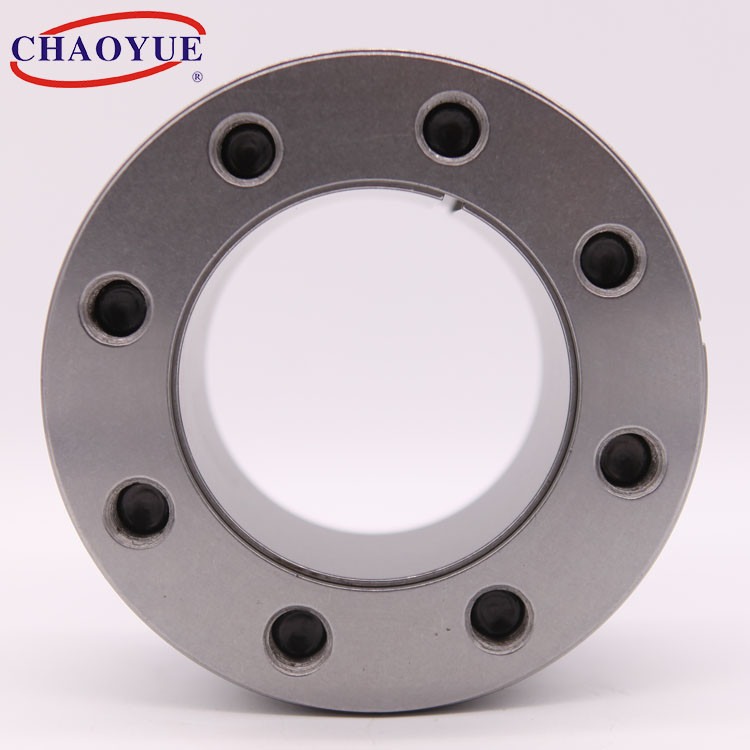

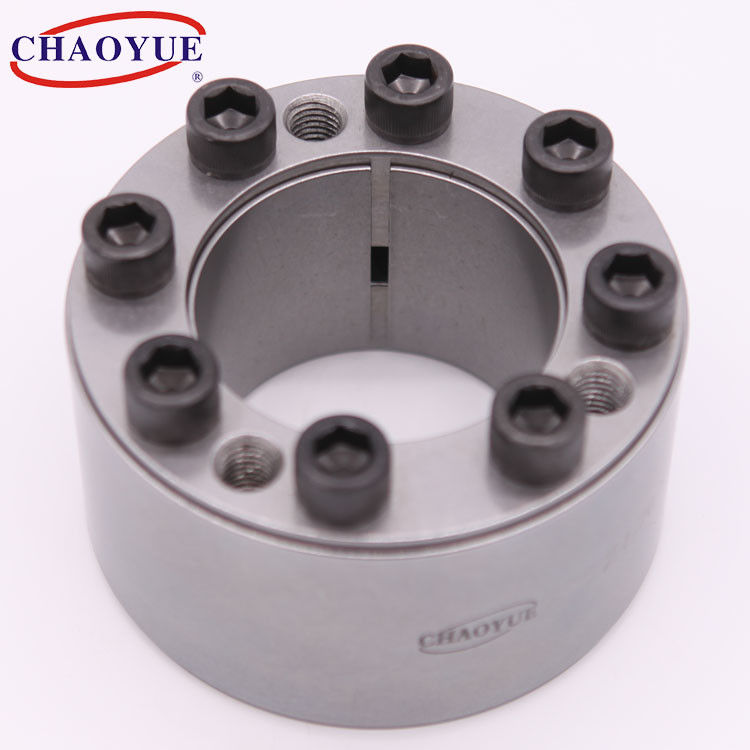

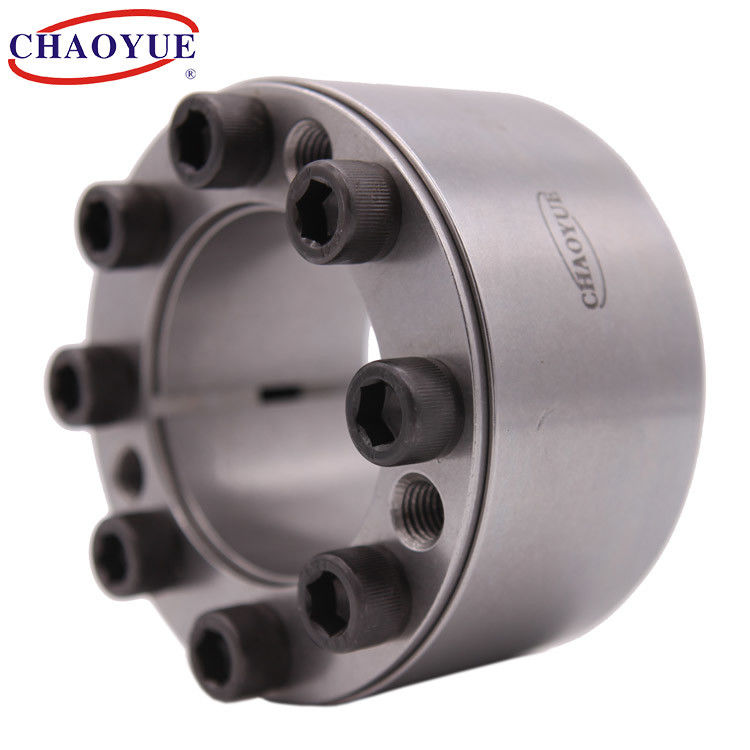

Steel M20 Bolt 1650kN Keyless Locking Assembly For Power Transmission
Steel M20 Bolt 1650kN Keyless Locking Assembly For Power Transmission Steel M20 Bolt 1650kN Keyless Locking Assembly For Power Transmission Steel M20 Bolt 1650kN Keyless Locking Assembly For Power Transmission Steel M20 Bolt 1650kN Keyless Locking Assembly For Power Transmission

M20 asamblea de fijación sin llave de acero del perno 1650kN para la transmisión de poder

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z4
Pago y Envío Términos:
Cantidad de orden mínima: 1 PC
Precio: USD 40.00 - 470.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 500 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 70 - 300 milímetros Diámetro externo: 120 - 390 milímetros
Grueso: 62 - 136 milímetros Esfuerzo de torsión: 6.85 - 245 kN.m
perno: M12 - M20 Peso: 3.3 - 49 kilogramos
Resaltar:

Asamblea de fijación sin llave del perno M20

,

asamblea de fijación sin llave 1650kN

,

1650kN roscó el cuello de la abrazadera

Descripción de producto

Asamblea de fijación sin llave que forra de acero Z4 para la maquinaria



M20 asamblea de fijación sin llave de acero del perno 1650kN para la transmisión de poder 0





Montaje de ejemplo



M20 asamblea de fijación sin llave de acero del perno 1650kN para la transmisión de poder 1





Dimensión fundamental [milímetros] Perno Carga clasificada Presión sobre el eje
[N/milímetro2]		 Presión sobre eje
[N/milímetro2]		 El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d D L L1 L2 d1 n Fuerza axial
[kN]		 Toruqe
[kN.m]
70 120 74 62 56 M12 8 197 6,85 201 117 145 3,3
80 130 74 62 56 M12 12 291 11,65 263 162 145 3,7
90 140 74 62 56 M12 12 290 13 234 150 145 4
100 160 94 80 74 M14 15 389 19,7 213 133 230 7,2
110 170 94 80 74 M14 15 483 22,6 242 157 230 7,7
120 180 94 80 74 M14 15 482 28,9 222 148 230 8,3
125 185 94 80 74 M14 15 430 30 212 143 230 8,5
130 190 94 80 74 M14 15 430 31,2 205 140 230 8,8
140 200 94 80 74 M14 18 574 40,2 227 159 230 9,3
150 210 94 80 74 M14 18 572 42,9 212 152 230 10
160 230 110 94 88 M16 18 800 64 227 158 355 14,9
170 240 110 94 88 M16 18 795 67,8 214 152 355 15,7
180 250 110 94 88 M16 21 923 83 235 170 355 16,4
190 260 110 94 88 M16 21 921 88 223 163 355 17,2
200 270 110 94 88 M16 24 1050 105 242 179 355 18,8
210 290 134 116 110 M18 20 1118 117,3 197 143 485 23
220 300 134 116 110 M18 21 1120 123 189 138 485 27,7
240 320 134 116 110 M18 24 1280 153 198 148 485 29,8
250 330 134 116 110 M18 27 1282 160,2 205 157 485 31
260 340 134 116 110 M18 27 1430 186 205 157 485 32
280 370 156 136 130 M20 24 1650 230 192 145 690 46
300 390 156 136 130 M20 24 1650 245 179 138 690 49
