Inicio ProductosAsamblea de fijación sin llaveAcoplamiento de eje de fijación con abrazadera del OD 30m m los 600N.M Keyless Locking Assembly Z1

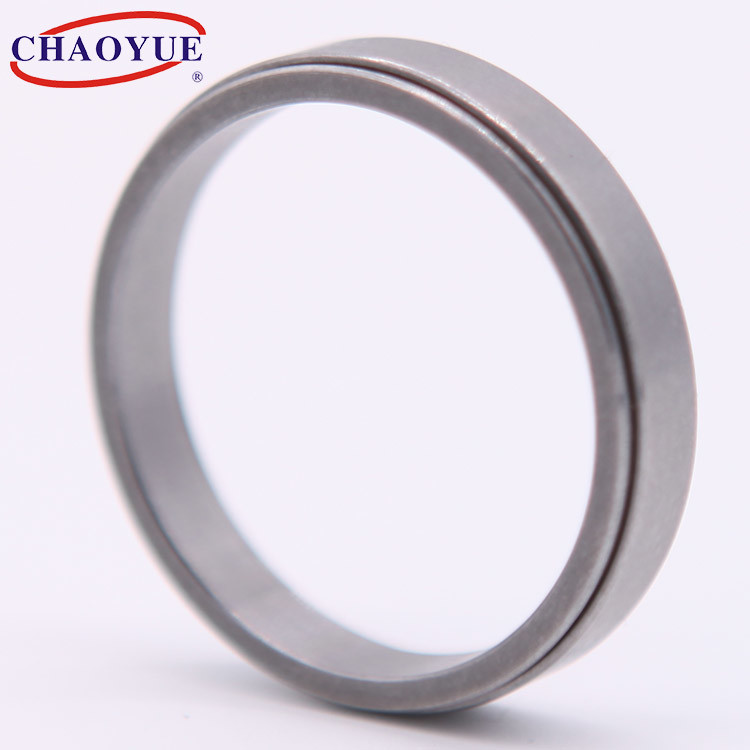

OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1
OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1

Acoplamiento de eje de fijación con abrazadera del OD 30m m los 600N.M Keyless Locking Assembly Z1

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z1
Pago y Envío Términos:
Cantidad de orden mínima: 10 PCS
Precio: USD 2.00 - 360.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 5000 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 10 - 500 milímetros Diámetro externo: 13 - 540 milímetros
Esfuerzo de torsión: 0.007 - 278 kN.m Peso: 0.01 - 16,5 kilogramos
Resaltar:

Asamblea de fijación sin llave del OD 30m m

,

Los 600N.M Keyless Locking Assembly

,

Acoplamiento de eje de fijación con abrazadera de los 600N.M

Descripción de producto

Fijación con abrazadera componente de Ringfeder de la transmisión de poder Z1



Acoplamiento de eje de fijación con abrazadera del OD 30m m los 600N.M Keyless Locking Assembly Z1 0





Montaje de ejemplo



Acoplamiento de eje de fijación con abrazadera del OD 30m m los 600N.M Keyless Locking Assembly Z1 1





Dimensión fundamental [milímetros] Carga clasificada Peso
[kilogramo]
d D L Yo Fuerza axial
[kN]		 Toruqe
[kN.m]
10 13 4,5 3,7 1,4 0,007 0,01
12 15 4,5 3,7 1,6 0,0098 0,01
13 16 4,5 3,7 1,8 0,011 0,01
14 18 6,3 5,3 2,8 0,019 0,01
15 19 6,3 5,3 3 0,022 0,01
16 20 6,3 5,3 3,2 0,025 0,01
17 21 6,3 5,3 3,4 0,028 0,01
18 22 6,3 5,3 3,6 0,032 0,01
19 24 6,3 5,3 3,8 0,035 0,01
20 25 6,3 5,3 4 0,04 0,01
22 26 6,3 5,3 4,5 0,05 0,01
25 30 6,3 5,3 5 0,06 0,01
28 32 6,3 5,3 5,6 0,08 0,01
30 35 6,3 5,3 6 0,09 0,01
32 36 6,3 5,3 6,4 0,1 0,01
35 40 7 6,0 8,2 0,15 0,02
40 45 8 6,6 9,9 0,2 0,02
45 52 10 8,6 14,6 0,33 0,04
50 57 10 8,6 16,2 0,4 0,05
55 62 10 8,6 17,8 0,49 0,05
60 68 12 10,4 23,5 0,7 0,07
65 73 12 10,4 25,6 0,83 0,08
70 79 14 12,2 32 1,12 0,11
75 84 14 12,2 34,4 1,29 0,12
80 91 17 15,0 45 1,81 0,19
85 96 17 15,0 48 2,04 0,2
90 101 17 15,0 51 2,29 0,22
95 106 17 15,0 54 2,55 0,23
100 114 21 18,7 70 3,5 0,38
105 119 21 18,7 73,2 3,82 0,4
110 124 21 18,7 77 4,25 0,41
120 134 21 18,7 84 5,05 0,45
125 139 21 18,7 92 5,75 0,62
130 148 28 25,3 124 8,05 0,85
140 158 28 25,3 134 9,35 0,91
150 168 28 25,3 143 10,7 0,97
160 178 28 25,3 152 12,2 1,02
170 191 33 30,0 192 16,3 1,5
180 201 33 30,0 204 18,3 1,58
190 211 33 30,0 214 20,4 1,68
200 224 38 34,8 262 26,2 2,32
210 234 38 34,8 275 28,9 2,45
220 244 38 34,8 288 37,7 2,49
240 267 42 39,5 358 43 3,52
250 280 48 44,0 415 52 4,68
260 290 48 44,0 435 56,5 4,82
280 313 53 49,0 520 72,5 6,27
300 333 53 49,0 555 83 6,47
320 360 65 59,0 710 114 10,9
340 380 65 59,0 755 128,5 11,5
360 400 65 59,0 800 144 12,2
380 420 65 59,0 845 160,5 12,8
400 440 65 59,0 890 178 13,5
420 460 65 59,0 935 196 14,1
450 490 65 59,0 998 224,5 15,2
480 520 65 59,0 1070 256 16
500 540 65 59,0 1110 278 16,5
