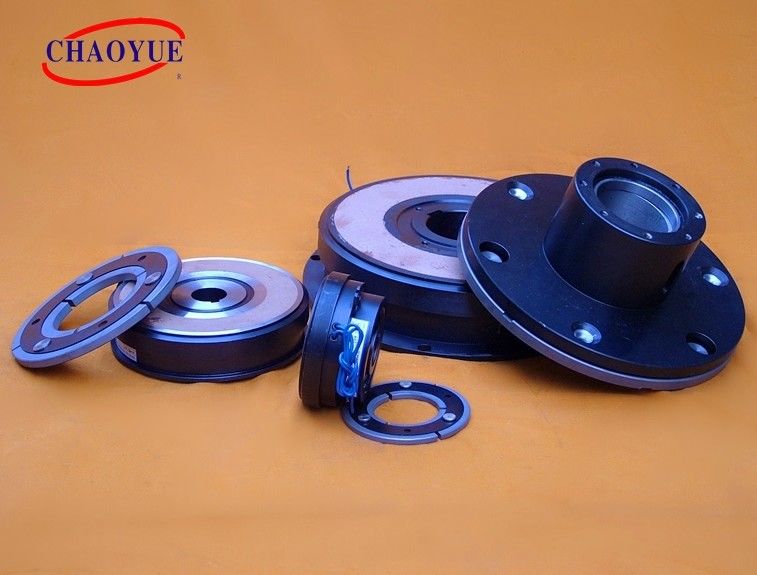

160N.M 50mm Bore Size Electromagnetic Clutches And Brakes CHAOYUE
160N.M 50mm Bore Size Electromagnetic Clutches And Brakes CHAOYUE 160N.M 50mm Bore Size Electromagnetic Clutches And Brakes CHAOYUE

Embragues electromágneticos y frenos CHAOYUE del tamaño agujereado del 160N.M 50m m

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: DLD7
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 25.00 - 220.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 500 PC por mes
Contactar ahora

Información detallada
Tamaño de diámetro interior: 12 - 60 milímetros Diámetro externo: 68 - 266,5 milímetros
Grueso: 44.3 - 93,5 milímetros Peso: 0.79 - 21,2 kilogramos
Voltaje: DC - 24V Poder: 15 - 85 W
Resaltar:

embragues electromágneticos y frenos del 160N.m

,

embragues electromágneticos y frenos del tamaño agujereado de 50m m

,

freno de embrague eléctrico del 160N.m

Descripción de producto

Embragues assemblied por el yugo magnético con el transporte axial y la armadura básica. Realice la función de la conexión y de la desconexión, apresure el ajuste, la indexación de direcciones, el giro de alta frecuencia, móvil minúsculo, comenzar y la sobrecarga pretecting el etc.

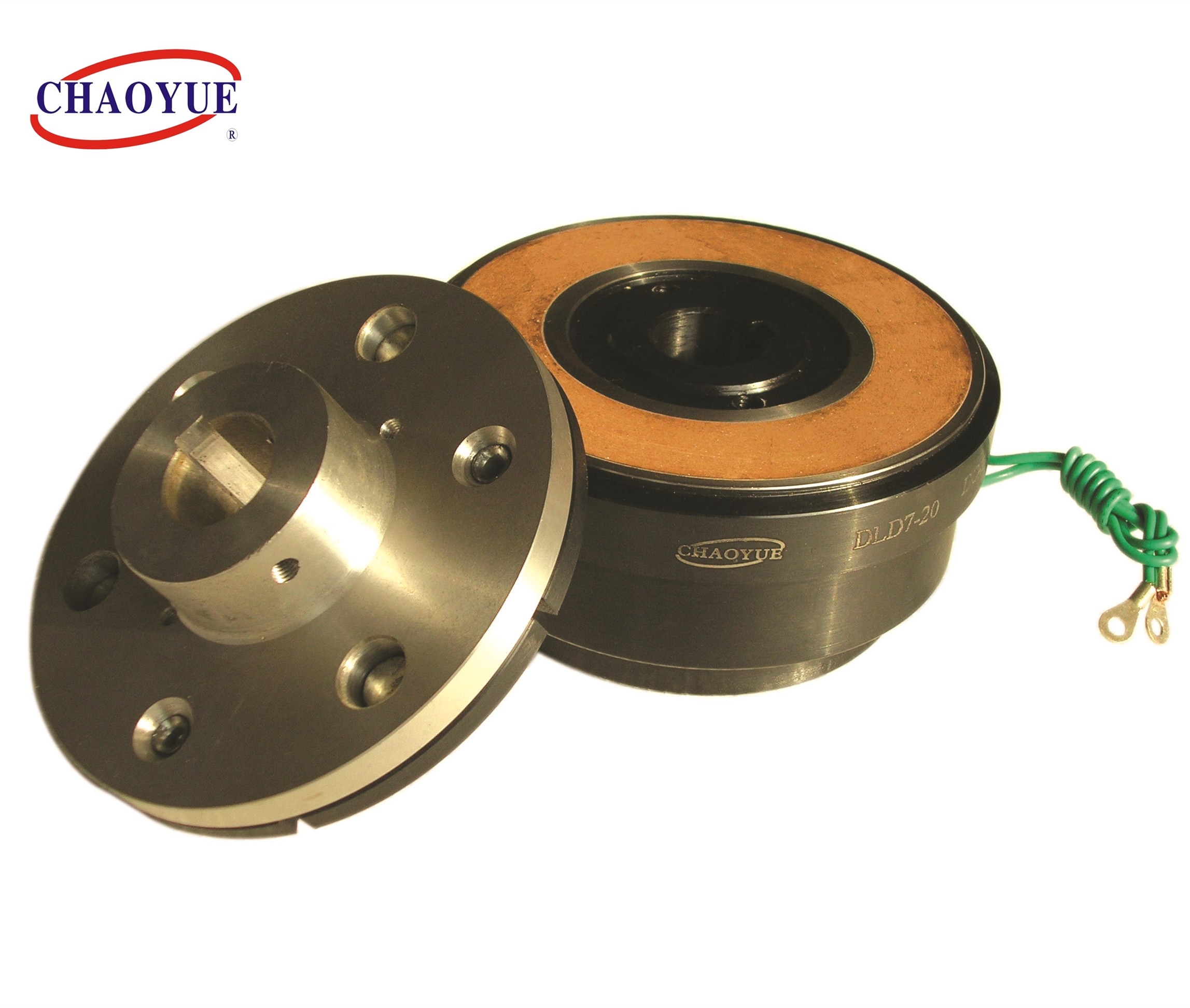

Montaje de ejemplo

Embragues electromágneticos y frenos CHAOYUE del tamaño agujereado del 160N.M 50m m 0



Modelo DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Esfuerzo de torsión de la fricción [N.m] Dinámico 5 10 20 40 80 160 320
Parásitos atmosféricos 5,5 11 22 45 90 175 350
Voltaje de la excitación [V] DC - 24V
Poder (20°C) [w] 15 20 28 35 50 68 85
Max Rotating Speed [RPM] 8000 6000 5000 4000 3000 3000 2000
Peso [kilogramos] 0,79 1,2 2,24 3,86 7 13,3 21,2

Tamaño radial

[milímetro]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Tamaño axial

[milímetro]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Tamaño de diámetro interior

[milímetro]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4


etiqueta:

embragues electromágneticos 15W y frenos

embrague electromágnetico del micrófono del voltaje de 24V DC

freno de embrague electromágnetico 15W
