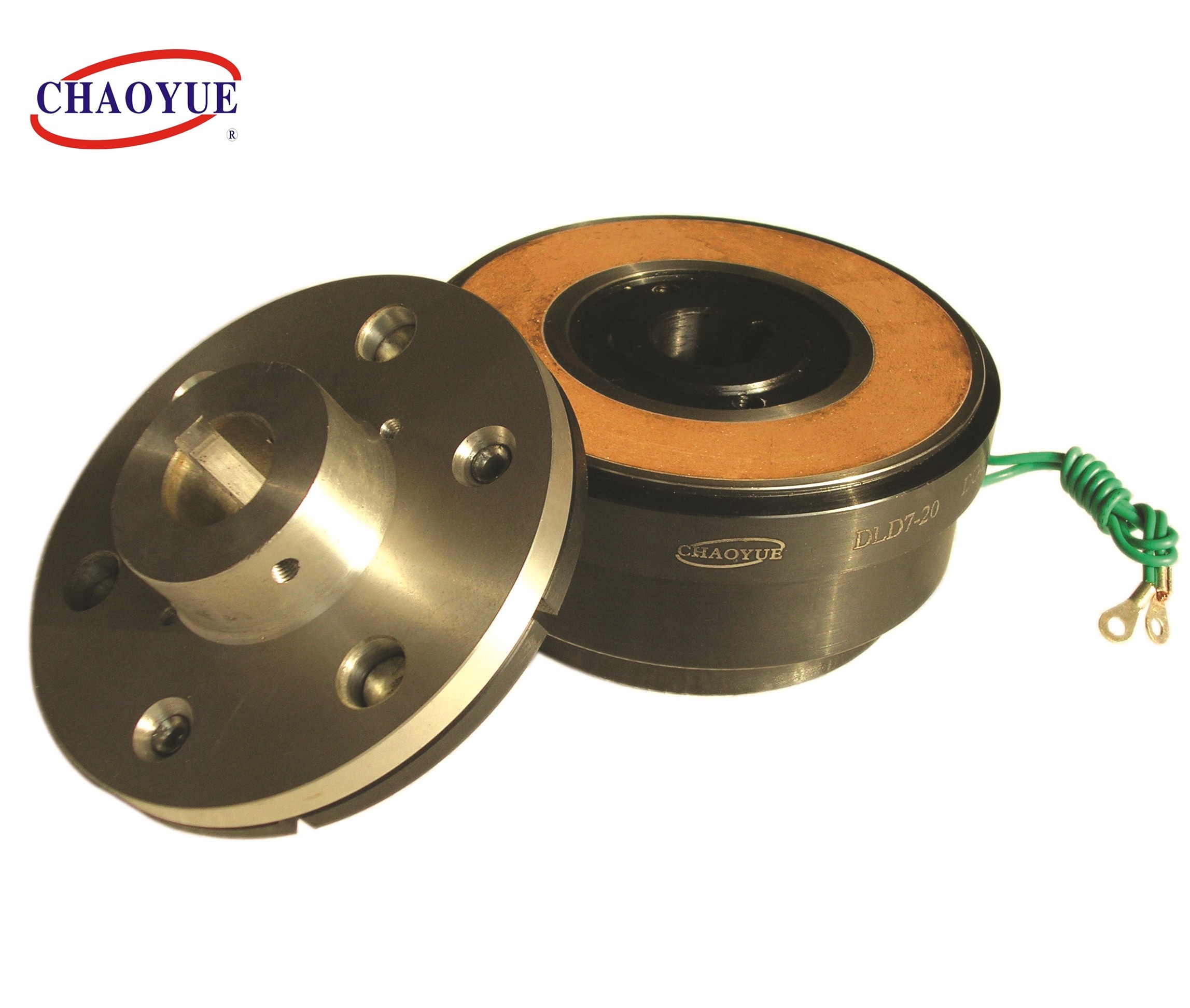

Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake
Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake

Solo freno de embrague electromágnetico externo del diámetro del disco 85W 266.5m m

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: DLD7
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 25.00 - 220.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 500 PC por mes
Contactar ahora

Información detallada
Nombre de producto: DLD7 solo EMBRAGUE DC - 24V del disco ELECTORMAGNETIC Tamaño de diámetro interior: 12 - 60 milímetros
Diámetro externo: 68 - 266,5 milímetros Grueso: 44.3 - 93,5 milímetros
Peso: 0.79 - 21,2 kilogramos Poder: 15 - 85 W
Resaltar:

freno de embrague electromágnetico 85W

,

freno de embrague electromágnetico externo del diámetro de 266.5m m

,

freno de embrague eléctrico del diámetro externo de 266.5m m

Descripción de producto

DLD7 solo EMBRAGUE DC - 24V del disco ELECTORMAGNETIC



1 está conectado para cortar los actos de: montando la porción entre la porción de conducción y el arrancador, la impulsión no será parada al inicio de la conexión será cortada por la operación de la reacción es necesaria.
2. cambio: el caso tiene un índice de conversión cuando el trabajo está en el camino, una caja del embrague, no puede ser cerrado en el engranaje impulsor.
3. reversible: Carga reversible cuando el punto que cambia, con el uso del embrague externo se conduce para balancear adelante como de largo.
4. La operación de alta frecuencia: la operación intermitente en el ciclo rápido, uso repetido del motor ENCENDIDO, de la frecuencia limitada proporcionó, y por lo tanto el uso del embrague, de modo que reacción rápida, frenado de alta precisión.
5. avanzando lentamente: la impulsión mecánica comienza la posición y engancha, sólo el embrague puede ser impulsión instantánea.

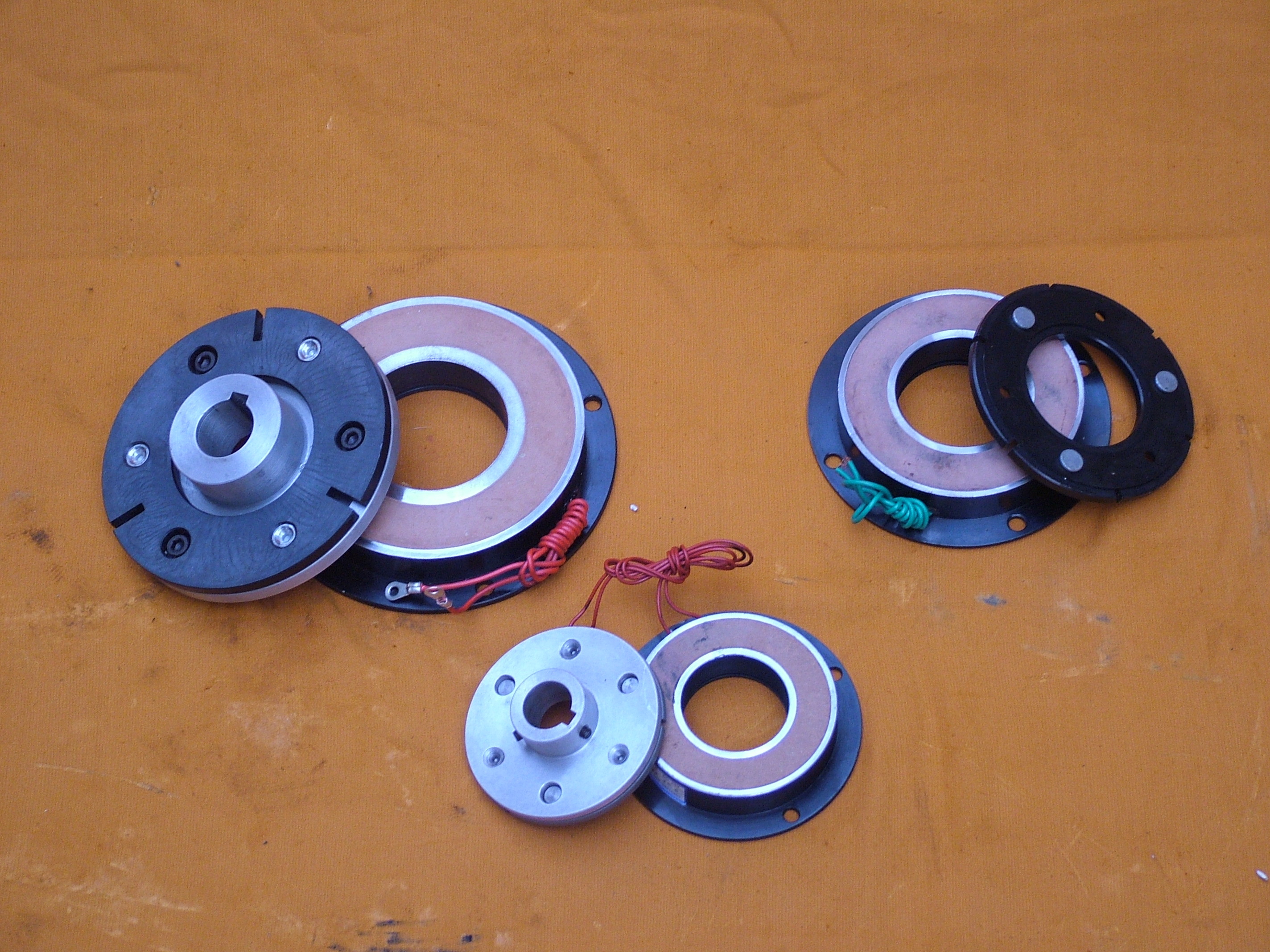

Montaje de ejemplo

Solo freno de embrague electromágnetico externo del diámetro del disco 85W 266.5m m 0



Modelo DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Esfuerzo de torsión de la fricción [N.m] Dinámico 5 10 20 40 80 160 320
Parásitos atmosféricos 5,5 11 22 45 90 175 350
Voltaje de la excitación [V] DC - 24V
Poder (20°C) [w] 15 20 28 35 50 68 85
Max Rotating Speed [RPM] 8000 6000 5000 4000 3000 3000 2000
Peso [kilogramos] 0,79 1,2 2,24 3,86 7 13,3 21,2

Tamaño radial

[milímetro]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Tamaño axial

[milímetro]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Tamaño de diámetro interior

[milímetro]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
