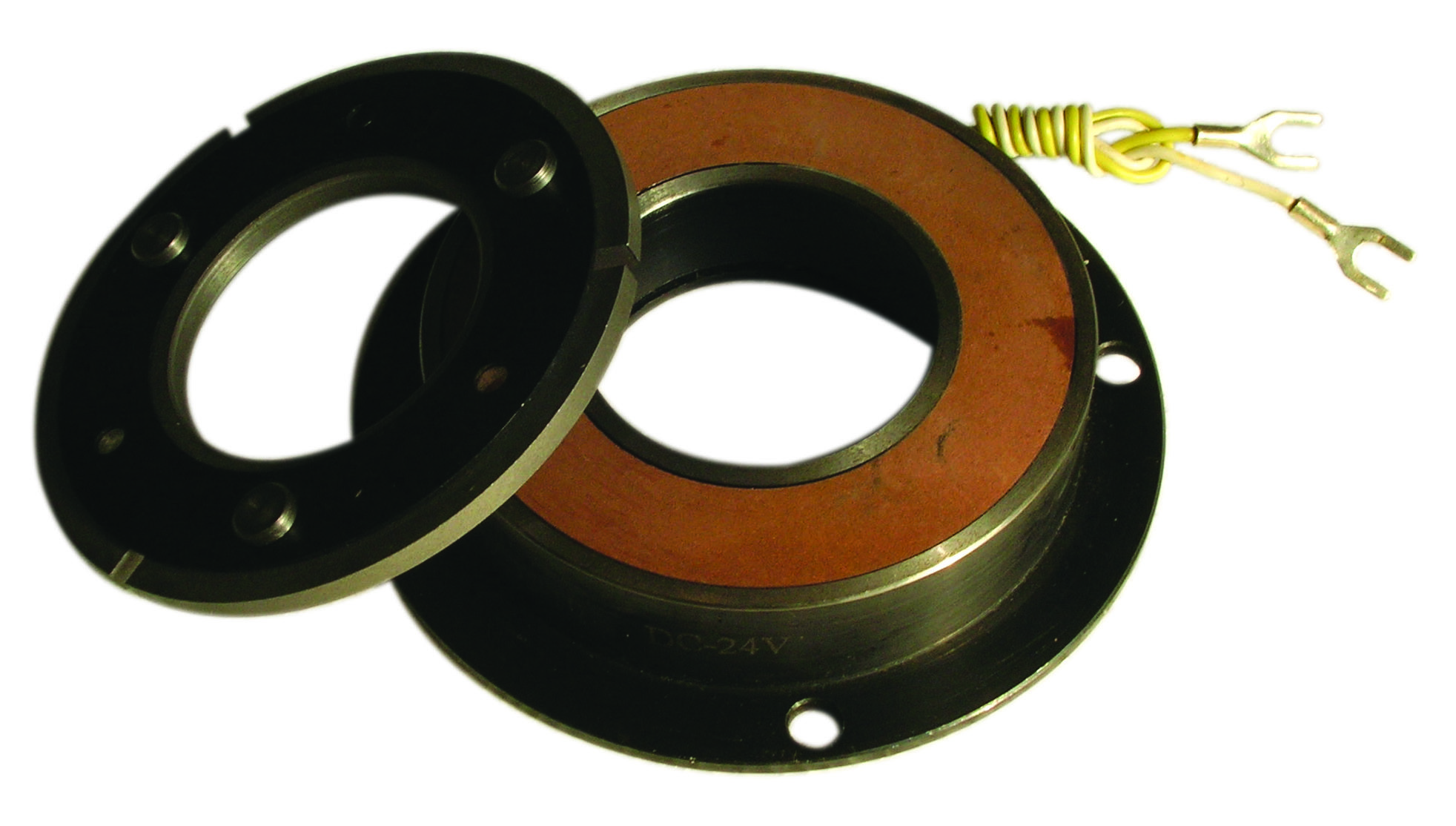

Single Disc 11N.M 20W 6000rpm Electromagnetic Clutch With Tooth Surface
Single Disc 11N.M 20W 6000rpm Electromagnetic Clutch With Tooth Surface

Solo embrague electromágnetico del disco el 11N.M 20W 6000rpm con la superficie del diente

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: DLD7
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 25.00 - 220.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 500 PC por mes
Contactar ahora

Información detallada
Nombre de producto: DLD7 solo EMBRAGUE del disco ELECTORMAGNETIC 0,79 - 21,2 kilogramos Tamaño de diámetro interior: 12 - 60 milímetros
Diámetro externo: 68 - 266,5 milímetros Grueso: 44.3 - 93,5 milímetros
Voltaje: DC - 24V Poder: 15 - 85 W
Resaltar:

embrague electromágnetico 24v del 11N.m

,

20W embrague electromágnetico 24v

,

freno de embrague eléctrico 6000rpm

Descripción de producto

DLD7 solo EMBRAGUE del disco ELECTORMAGNETIC 0,79 - 21,2 kilogramos



El esfuerzo de torsión es transmitido por el compromiso de la superficie del diente, es productos representativos de un mandíbula del embrague electromágnetico.
Desde el embrague electromágnetico que tenía características un esfuerzo de torsión de la transmisión de la exactitud del perro (un tamaño pequeño, alto), juntadas con el diseño único de la compañía, la optimización del funcionamiento añadió. especialmente

Es superficie importante del diente del mandíbula, la porción del diente después de procesar especial, transmisión exacta del esfuerzo de torsión y separación extremadamente rápida.
Más futuro, debido a la estructura única de la superficie del diente, nadie punto no engancha (tipo de la sola colocación) en la circunferencia, puede ser extremadamente simple alcanzar la colocación de la conexión y de la operación síncrona.





Montaje de ejemplo

Solo embrague electromágnetico del disco el 11N.M 20W 6000rpm con la superficie del diente 0



Modelo DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Esfuerzo de torsión de la fricción [N.m] Dinámico 5 10 20 40 80 160 320
Parásitos atmosféricos 5,5 11 22 45 90 175 350
Voltaje de la excitación [V] DC - 24V
Poder (20°C) [w] 15 20 28 35 50 68 85
Max Rotating Speed [RPM] 8000 6000 5000 4000 3000 3000 2000
Peso [kilogramos] 0,79 1,2 2,24 3,86 7 13,3 21,2

Tamaño radial

[milímetro]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Tamaño axial

[milímetro]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Tamaño de diámetro interior

[milímetro]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
