Inicio ProductosEje que afianza elementos con abrazaderaeje agujereado 90m m de los 4.75kN.M que afianza los bujes sin llave de la cerradura con abrazadera de la forma cónica de los elementos

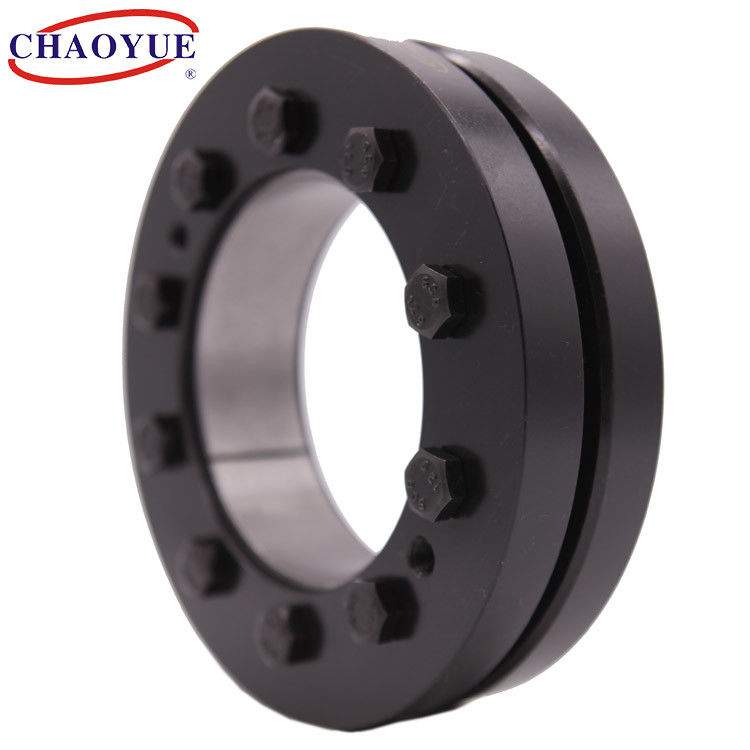

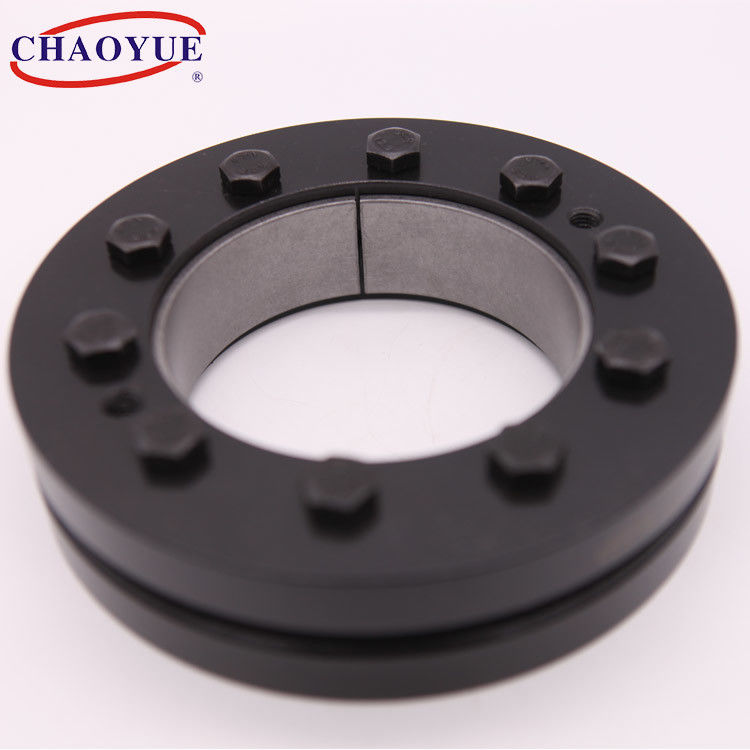

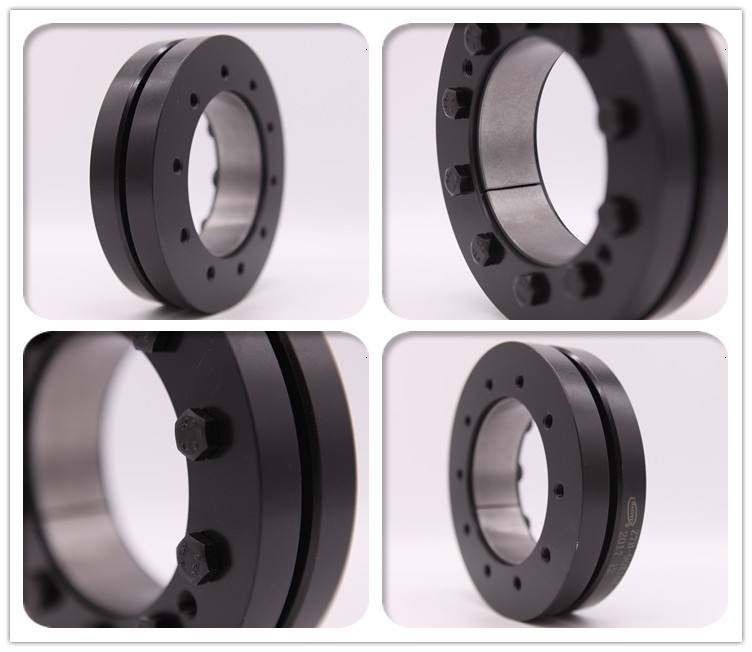

4.75kN.M 90mm Bore Shaft Clamping Elements Keyless Taper Lock Bushings
4.75kN.M 90mm Bore Shaft Clamping Elements Keyless Taper Lock Bushings 4.75kN.M 90mm Bore Shaft Clamping Elements Keyless Taper Lock Bushings 4.75kN.M 90mm Bore Shaft Clamping Elements Keyless Taper Lock Bushings

eje agujereado 90m m de los 4.75kN.M que afianza los bujes sin llave de la cerradura con abrazadera de la forma cónica de los elementos

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z7B
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 10.00 - 60.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 500 PC por mes
Contactar ahora

Información detallada
Tamaño de diámetro interior: 24 - 125 milímetros Diámetro externo: 50 - 215 milímetros
Grueso: 18 - 53 milímetros Peso: 0.2 - 8,3 kilogramos
Esfuerzo de torsión: 0.17 - 15 kN.m perno: M5 - M10
Resaltar:

eje de los 4.75kN.m que afianza elementos con abrazadera

,

eje agujereado 90m m que afianza elementos con abrazadera

,

bujes sin llave de la cerradura de la forma cónica del diámetro interior de 90m m

Descripción de producto

El eje de Z7B que cierra el dispositivo agujerea la cerradura del poder de 24m m a de 80m m



Montaje de ejemplo

eje agujereado 90m m de los 4.75kN.M que afianza los bujes sin llave de la cerradura con abrazadera de la forma cónica de los elementos 0

Dimensión fundamental [milímetros] Perno Carga clasificada El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d D dw L H e d1 n Fuerza axial
[kN]		 Toruqe
[kN.m]
24 50 19 14 18 2 M5 6 17 0,17 5 0,2
24 50 20 14 18 2 M5 6 21 0,21 5 0,2
24 50 21 14 18 2 M5 6 23 0,25 5 0,2
30 60 24 16 20 2 M5 7 25 0,3 5 0,3
30 60 25 16 20 2 M5 7 27 0,34 5 0,3
30 60 26 16 20 2 M5 7 29 0,38 5 0,3
36 72 28 18 22 2 M6 5 31 0,44 12 0,4
36 72 30 18 22 2 M6 5 38 0,57 12 0,4
36 72 31 18 22 2 M6 5 40 0,63 12 0,4
44 80 34 20 24 2 M6 7 41 0,71 12 0,6
44 80 35 20 24 2 M6 7 44 0,78 12 0,6
44 80 36 20 24 2 M6 7 47 0,86 12 0,6
50 90 38 22 26 2 M6 8 49 0,94 12 0,8
50 90 40 22 26 2 M6 8 58 1,16 12 0,8
50 90 42 22 26 2 M6 8 65 1,38 12 0,8
55 100 40 23 29 3 M6 8 55 1,16 12 1,1
55 100 45 23 29 3 M6 8 67 1,52 12 1,1
55 100 48 23 29 3 M6 8 78 1,88 12 1,1
62 110 48 23 29 3 M6 10 73 1,75 12 1,3
62 110 50 23 29 3 M6 10 80 2 12 1,3
62 110 52 23 29 3 M6 10 86 2,25 12 1,3
68 115 50 23 29 3 M6 10 74 1,85 12 1,4
68 115 55 23 29 3 M6 10 91 2,5 12 1,4
68 115 60 23 29 3 M6 10 105 3,15 12 1,4
75 138 55 25 31 3 M8 7 87 2,4 29 1,2
75 138 60 25 31 3 M8 7 106 3,2 29 1,2
75 138 65 25 31 3 M8 7 121 3,95 29 1,2
80 145 60 25 31 3 M8 7 106 3,2 29 1,9
80 145 65 25 31 3 M8 7 120 3,9 29 1,9
80 145 70 25 31 3 M8 7 131 4,6 29 1,9
90 155 65 30 38 4 M8 10 146 4,75 29 3,3
90 155 70 30 38 4 M8 10 171 6 29 3,3
90 155 75 30 38 4 M8 10 193 7,25 29 3,3
100 170 70 34 43 4,5 M8 12 171 6 29 4,7
100 170 75 34 43 4,5 M8 12 200 7,5 29 4,7
100 170 80 34 43 4,5 M8 12 225 9 29 4,7
110 185 75 39 49 5 M10 9 192 7,29 58 5,9
110 185 80 39 49 5 M10 9 225 9 58 5,9
110 185 85 39 49 5 M10 9 254 10,8 58 5,9
125 215 85 42 53 5,5 M10 12 258 11 58 8,3
125 215 90 42 53 5,5 M10 12 288 13 58 8,3
125 215 95 42 53 5,5 M10 12 315 15 58 8,3





etiqueta:

junta de dilatación de la manga del perno m6

eje del perno m6 que cierra los dispositivos

eje de la longitud 66m m que afianza elementos con abrazadera
