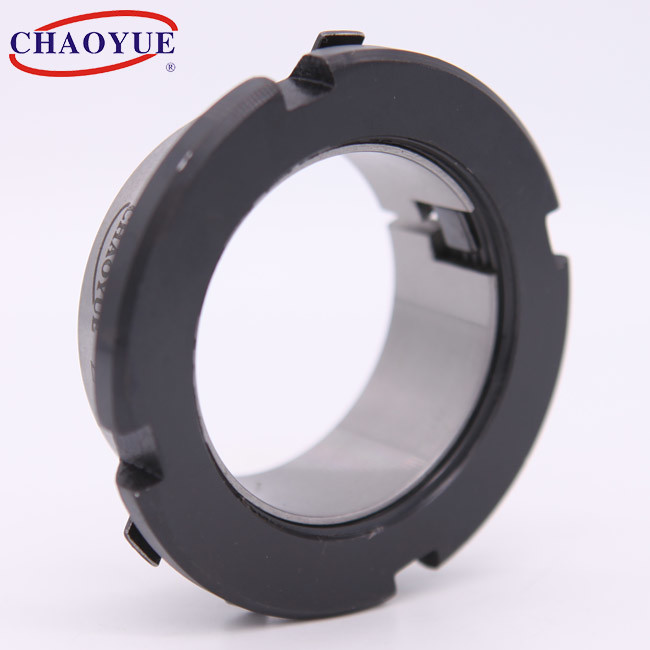

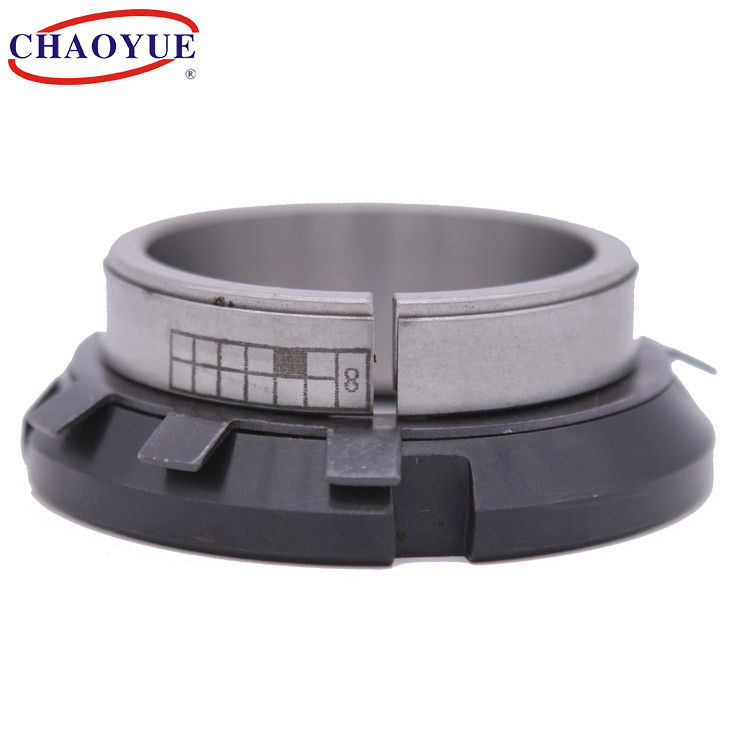

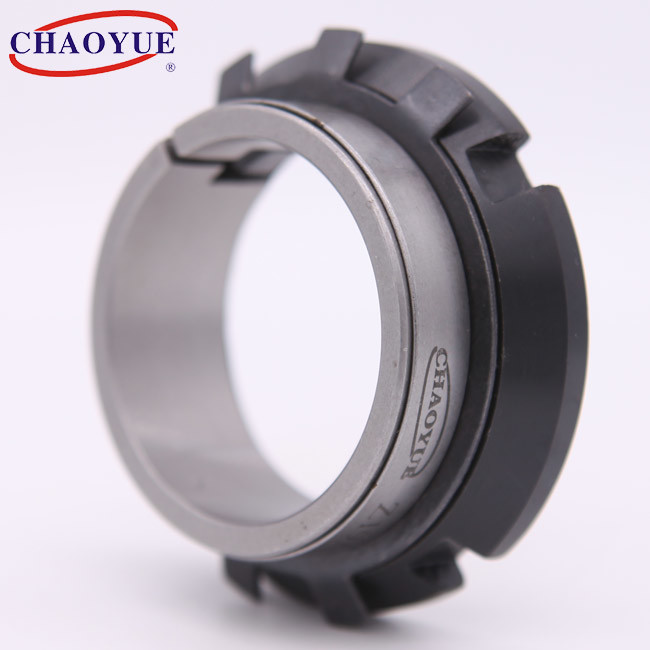

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

Buje sin llave del clímax del perno del negro 1240 N.M M75 para la cerradura del eje

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z19A
Pago y Envío Términos:
Cantidad de orden mínima: 10 PCS
Precio: USD 5.00 - 20.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 1000 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 14 - 70 milímetros Diámetro externo: 25 - 84 milímetros
Grueso: 16.5 - 31,5 milímetros Esfuerzo de torsión: 38 - 1240 N.m
perno: M20 - M75 Peso: 0.05 - 0,42 kilogramos
Resaltar:

Buje sin llave del clímax de 1240 N.m

,

Buje sin llave del clímax del perno M75

,

Abrazadera del cuello del árbol de 1240 N.m

Descripción de producto

Eje sin llave de Z19A que afianza el elemento con abrazadera que cierra el buje



Buje sin llave del clímax del perno del negro 1240 N.M M75 para la cerradura del eje 0





Montaje de ejemplo



Buje sin llave del clímax del perno del negro 1240 N.M M75 para la cerradura del eje 1



Dimensión fundamental [milímetros] Perno Carga clasificada Presión sobre el eje
[N/milímetro2]		 Presión sobre eje
[N/milímetro2]		 El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d D E H B d1 Fuerza axial
[kN]		 Esfuerzo de torsión
[N·m]
14 25 32 16,5 6,5 M20 x 1 5,1 38 200 110 95 0,05
15 25 32 16,5 6,5 M20 x 1 5,5 41 185 110 95 0,04
16 25 32 16,5 6,5 M20 x 1 5,45 43 174 110 95 0,04
17 26 32 16,5 6,5 M20 x 1 5,5 47 164 107 95 0,04
18 26 32 16,5 6,5 M20 x 1 5,4 49 155 107 95 0,04
18 30 38 16,5 6,5 M25 x 1,5 6,6 58 185 112 160 0,06
19 30 38 18 6,5 M25 x 1,5 6,6 62 176 112 160 0,06
20 30 38 18 6,5 M25 x 1,5 6,6 66 167 111 160 0,06
22 32 38 18 6,5 M25 x 1,5 6,6 73 152 105 160 0,06
24 35 45 18 6,5 M30 x 1,5 8,75 105 185 127 220 0,08
25 35 45 18 6,5 M30 x 1,5 8,8 110 178 127 220 0,07
28 36 45 18 6,5 M32 x 1,5 8,55 120 159 124 220 0,06
28 40 52 18 6,5 M35 x 1,5 10,6 149 188 141 340 0,09
30 40 52 19,5 7 M35 x 1,5 10,6 160 164 123 340 0,09
32 42 52 19,5 7 M36 x 1,5 10,6 170 154 117 340 0,09
35 45 58 21,5 8 M40 x 1,5 13,1 230 153 120 480 0,11
36 45 58 21,5 8 M40 x 1,5 13,3 240 149 120 480 0,1
38 48 58 21..5 8 M42 x 1,5 13,1 250 141 112 480 0,12
38 50 58 21,5 8 M42 x 1,5 13,1 250 141 112 480 0,14
40 50 65 24,5 10 M45 x 1,5 15,5 310 124 93 680 0,14
40 52 65 24,5 10 M45 x 1,5 15,5 310 120 93 680 0,17
42 55 65 25,5 10 M48 x 1,5 15,2 320 114 87 680 0,2
45 55 72 25,5 10 M50 x 1,5 17,7 400 122 96 870 0,16
45 57 72 25,5 10 M50 x 1,5 17,7 400 122 96 870 0,2
48 60 75 25,5 10 M55 x 2 20,8 500 135 105 970 0,21
50 60 75 25,5 10 M55 x 2 20,8 520 130 105 970 0,18
50 62 75 25,5 10 M55 x 2 20,8 520 130 105 970 0,22
55 65 80 27,5 12 M60 x 2 22 610 103 84 1100 0,21
55 68 80 27,5 12 M60 x 2 22 610 103 84 1100 0,28
56 68 80 27,5 12 M60 x 2 22 620 101 82 1100 0,26
60 70 85 30 12 M65 x 2 26,6 800 113 93 1300 0,24
60 73 85 30,5 12 M65 x 2 26,6 800 113 93 1300 0,33
63 79 92 30,5 14 M70 x 2 31,1 980 107 86 1600 0,43
65 79 92 30,5 14 M70 x 2 31 1010 104 86 1600 0,38
70 84 98 31,5 14 M75 x 2 35,4 1240 110 92 2000 0,42
