Inicio ProductosEje que afianza elementos con abrazaderaZ10 eje del perno M5 del grueso 15m m que afianza la abrazadera del cuello con abrazadera del eje de los elementos

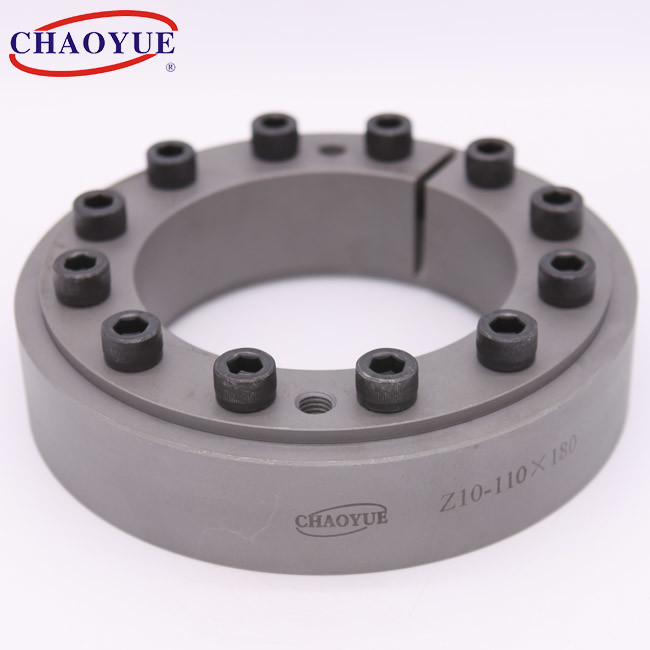

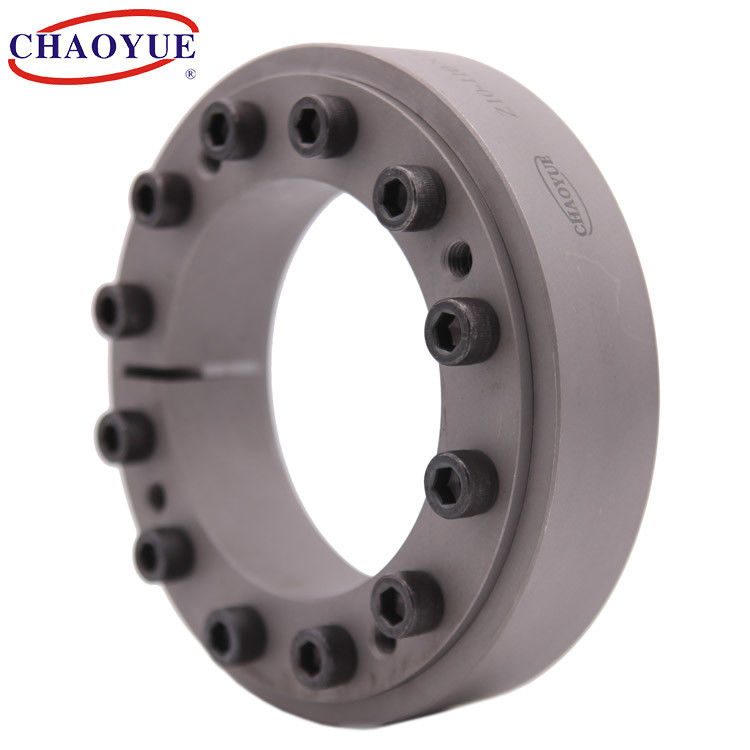

Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp
Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

Z10 eje del perno M5 del grueso 15m m que afianza la abrazadera del cuello con abrazadera del eje de los elementos

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z10
Pago y Envío Términos:
Cantidad de orden mínima: 10 PCS
Precio: USD 5.00 - 30.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 1000 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 12 - 90 mm Diámetro externo: 32 - 155 milímetros
Grueso: 11 - 38 milímetros Esfuerzo de torsión: 0.038 - 7,2 kN.m
perno: M5 - M8 Peso: 0.06 - 3,3 kilogramos
Resaltar:

Eje del grueso 15m m que afianza elementos con abrazadera

,

eje del perno m5 que afianza elementos con abrazadera

,

Abrazadera del cuello del eje del grueso 15m m

Descripción de producto

Tamaño agujereado Z10 asamblea de fijación sin llave estándar del eje de 12m m a de 90m m



Z10 eje del perno M5 del grueso 15m m que afianza la abrazadera del cuello con abrazadera del eje de los elementos 0





Montaje de ejemplo



Z10 eje del perno M5 del grueso 15m m que afianza la abrazadera del cuello con abrazadera del eje de los elementos 1





Dimensión fundamental [milímetros] Perno Carga clasificada El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d D dw L H e d1 Fuerza axial
[kN]		 Toruqe
[kN.m]
12 32 10 9 11 1 M5 8 0,038 5 0,06
14 37 12 9 11 1 M5 9 0,052 5 0,08
16 41 14 12 15 1,5 M5 13 0,09 5 0,12
18 44 15 12 15 1,5 M5 10 0,08 5 0,12
18 44 16 12 15 1,5 M5 14 0,112 5 0,12
20 47 17 12 15 1,5 M5 16 0,14 5 0,15
20 47 18 12 15 1,5 M5 20 0,184 5 0,15
24 50 19 14 18 2 M5 17 0,16 5 0,2
24 50 20 14 18 2 M5 20 0,2 5 0,2
24 50 22 14 18 2 M5 25 0,28 5 0,3
30 60 24 16 20 2 M5 23 0,28 5 0,3
30 60 25 16 20 2 M5 25 0,32 5 0,3
30 60 26 16 20 2 M5 27 0,36 5 0,3
36 72 28 18 22 2 M6 37 0,55 12 0,4
36 72 30 18 22 2 M6 43 0,68 12 0,4
36 72 31 18 22 2 M6 46 0,74 12 0,4
44 80 34 20 24 2 M6 41 0,7 12 0,6
44 80 35 20 24 2 M6 44 0,77 12 0,6
44 80 36 20 24 2 M6 47 0,85 12 0,6
50 90 38 22 26 2,5 M6 55 1,1 12 0,8
50 90 40 22 26 2,5 M6 64 1,32 12 0,8
50 90 42 22 26 2,5 M6 72 1,54 12 0,8
55 100 42 23 29 3 M6 54 1,13 12 1,1
55 100 45 23 29 3 M6 66 1,5 12 1,1
55 100 48 23 29 3 M6 77 1,85 12 1,1
62 110 48 23 29 3 M6 69 1,6 12 1,3
62 110 50 23 29 3 M6 77 1,92 12 1,3
62 110 52 23 29 3 M6 84 2,17 12 1,3
68 115 50 23 29 3 M6 73 1,8 12 1,4
68 115 55 23 29 3 M6 90 2,44 12 1,4
68 115 60 23 29 3 M6 103 3,1 12 1,4
75 138 55 25 31 4 M8 97 2,7 29 1,7
75 138 60 25 31 4 M8 117 3,52 29 1,7
75 138 65 25 31 4 M8 133 4,3 29 1,7
80 145 60 25 31 4 M8 108 3,25 29 1,9
80 145 65 25 31 4 M8 121 3,97 29 1,9
80 145 70 25 31 4 M8 133 4,7 29 1,9
90 155 65 30 38 4 M8 145 4,7 29 3,3
90 155 70 30 38 4 M8 170 5,98 29 3,3
90 155 75 30 38 4 M8 190 7,2 29 3,3
