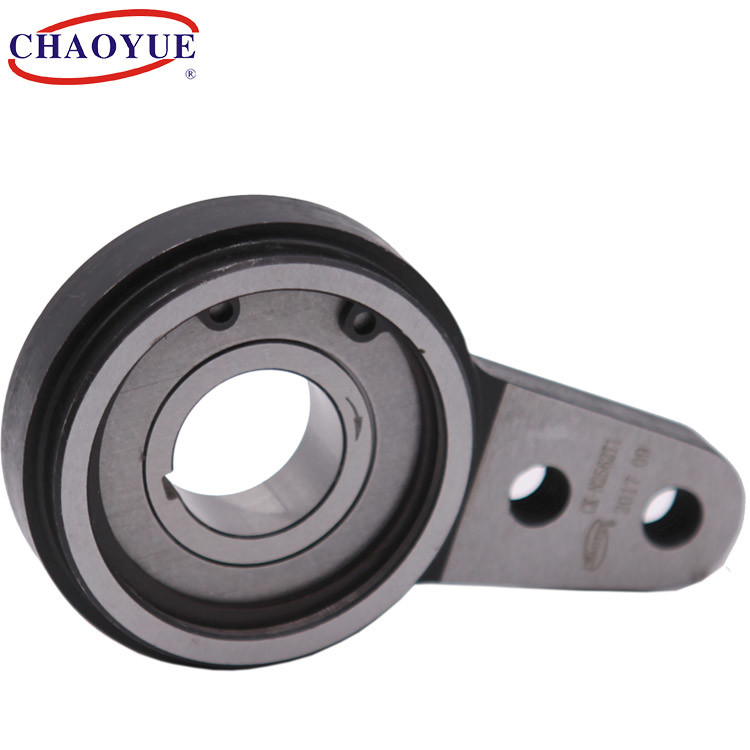

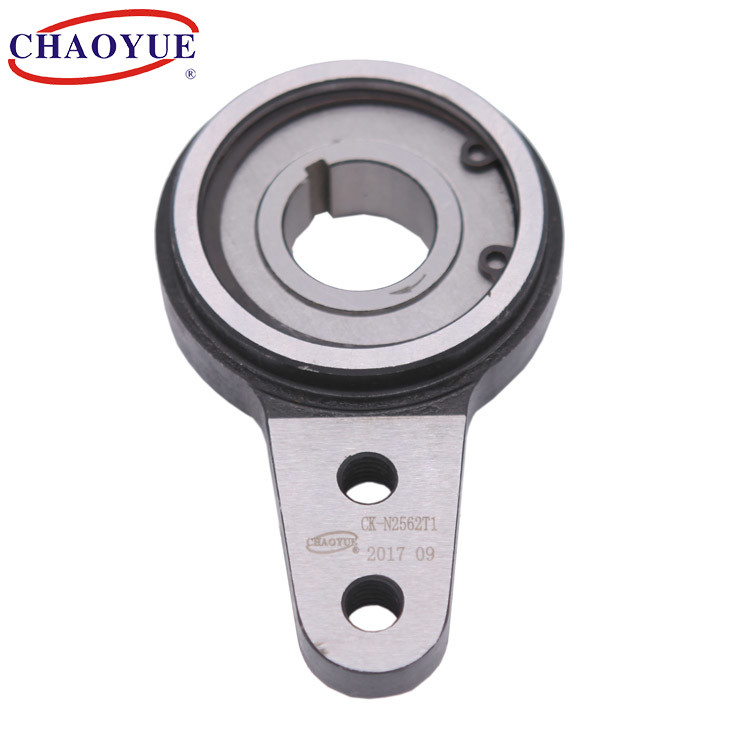

CHAOYUE One Way Backstop Sprag Type Clutch For Bucket Elevator
CHAOYUE One Way Backstop Sprag Type Clutch For Bucket Elevator CHAOYUE One Way Backstop Sprag Type Clutch For Bucket Elevator

Tipo embrague de la horquilla de retención del tope de la manera de CHAOYUE uno para el elevador de cubo

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: CK-N
Pago y Envío Términos:
Cantidad de orden mínima: 5 PCS
Precio: USD 35.00 - 160.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 500 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 25 - 90 milímetros Diámetro externo: 62 - 180 milímetros
Grueso: 25 - 50 milímetros Sobrante de velocidad: 500 - rmp 200
Esfuerzo de torsión: 137 - 3900 N.m Peso: 1.8 - 9,5 kilogramos
Resaltar:

Tipo embrague de la horquilla de retención del tope

,

Tipo embrague de la horquilla de retención para el elevador de cubo

,

El llevar de la manera del embrague uno del tope

Descripción de producto

El sobrante de la horquilla de retención de CK-N BSEU anda sin embragar el tope para el elevador de cubo



El tipo CK-N es embrague de la manera del tipo uno de la horquilla de retención integrar sin sello favorable del transporte y de aceite, y es conveniente al uso a la velocidad corriente baja.



Mientras que asamblea, asegurada a la parte fija de la máquina y de paso a través de la ranura en el brazo del toruqe. Proporcione la parada giratoria. La liquidación radial en este perno debe ser igual hasta el 1% de la ranura con. El brazo de esfuerzo de torsión y el transporte no deben ser pretensados.



Utilizado sobre todo como un tope o embrague el poner en un índice en el embalaje y la impresión. Este tipo provee de una alta capacidad del esfuerzo de torsión un requireement mínimo del espacio.



Montaje de ejemplo

Tipo embrague de la horquilla de retención del tope de la manera de CHAOYUE uno para el elevador de cubo 0

Tipo embrague de la horquilla de retención del tope de la manera de CHAOYUE uno para el elevador de cubo 1

Tipo Esfuerzo de torsión nominal [N.m]

Sobrante de velocidad de limitación

[r/minuto]

 Dimensión en Coutour [milímetros] Peso
[kilogramo]
d
[h7]		 D D1 C L L1 L2 L3 H H1 H2
CK-N2562 137 500 25 62 68 16 25 12 34 10 80 73 - 1,8
CK-N25100 435 400 25 100 106 48 32 15 40 18 113 102,5 35 2,5
CK-N30100 435 400 30 100 106 48 32 15 40 18 113 102,5 35 2,4
CK-N35100 435 400 35 100 106 48 32 15 40 18 113 102,5 35 2,3
CK-N40125 1035 300 40 125 132 52 36 15 60 18 125 115 35 4,0
CK-N45125 1035 300 45 125 132 52 36 15 60 18 125 115 35 3,9
CK-N50125 1035 300 50 125 132 52 36 15 60 18 125 115 35 3,8
CK-N55125 1035 300 55 125 132 52 36 15 60 18 125 115 35 3,7
CK-N60150 1290 250 60 150 161 54 40 15 70 18 140 130 35 6,2
CK-N70150 1290 250 70 150 161 54 40 15 70 18 140 130 35 6,1
CK-N80180 3900 200 80 180 190 70 50 20 70 25 165 150 30 9,6
CK-N90180 3900 200 90 180 190 70 50 20 70 25 165 150 30 9,5
