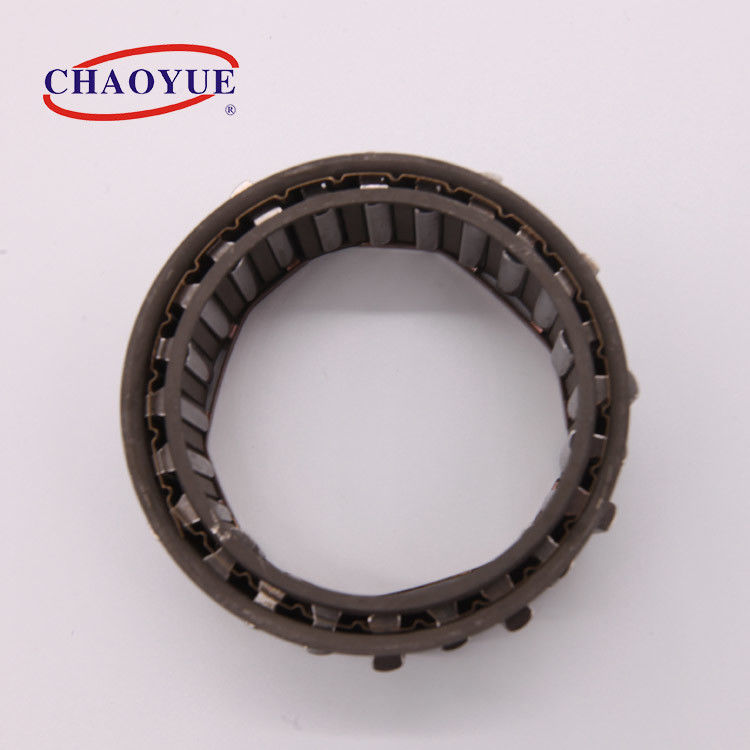

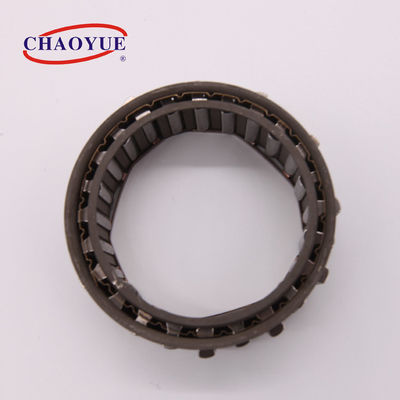

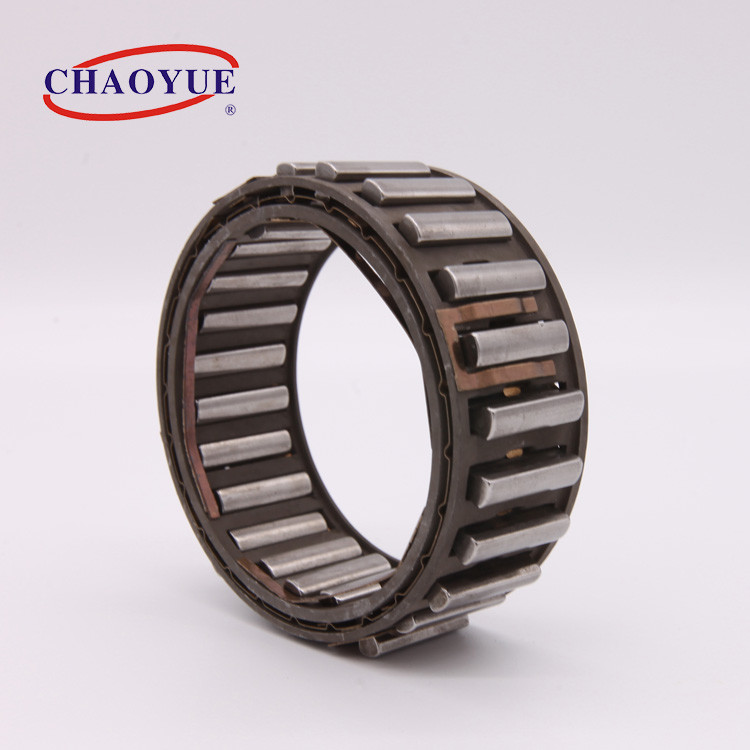

Esfuerzo de torsión de sobrante del embrague de la horquilla de retención del grueso de los 3840N.M 140m m alto

Descripción de producto

Manera de la horquilla de retención una de CK-X andar sin embragar la horquilla de retención que sobra el transporte del embrague

El tipo CK-X es una horquilla de retención compone de la cuña, del interior y del criado exterior, primavera acanalada y componente el humedecer. Compare con el otro tipo de embrague, la capacidad del esfuerzo de torsión es más alto para un requisito de espacio mínimo, excelente en calidad y resonable en precio.

Debe ser instalado en un diseño que proporciona las razas, el soporte de rodadura para las cargas axiales y radiales, la lubricación y el aislamiento. Las razas internas y externas deben tienen un llano mínimo con ‘e’. Alternativamente, las razas pueden ser hechas en caso de que los ejes de acero templado, o las viviendas, a la especificación abajo. La dureza de Sufface de la parte acabada debe ser HRC 60 a 62, para una profundidad del mínimo de 1,2 milímetros. Dureza de la base a ser HRC35 a 45. Aspereza superficial para no exceder 0,8 μm. Forma cónica máxima entre las razas: 0,007 milímetros para la anchura de 25 milímetros.

Esta serie extensa utilizó en el sistema de la maquinaria de embalaje, transportador, recibiendo, impresión, fabricación de papel, máquina acanalada, comida y así sucesivamente.

Montaje de ejemplo
