M14 Bolt Keyless Locking Assembly
M14 Bolt Keyless Locking Assembly M14 Bolt Keyless Locking Assembly

Asamblea de fijación sin llave del perno M14

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z23
Pago y Envío Términos:
Cantidad de orden mínima: PC 5
Precio: USD 10.00 - 113.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 500 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 19 - 180 milímetros Diámetro externo: 47 - 235 milímetros
Grueso: 39 - 84 milímetros Esfuerzo de torsión: 0.54 - 50,4 kN.m
perno: M6 - M14 Peso: 0.35 - 13,68 kilogramos
Resaltar:

asamblea de fijación sin llave de 235m m OD

,

Asamblea de fijación sin llave del perno M14

,

Manga de la junta de dilatación del perno M14

Descripción de producto

Asamblea de fijación del dispositivo de la cerradura del poder Z23 para la maquinaria de comida

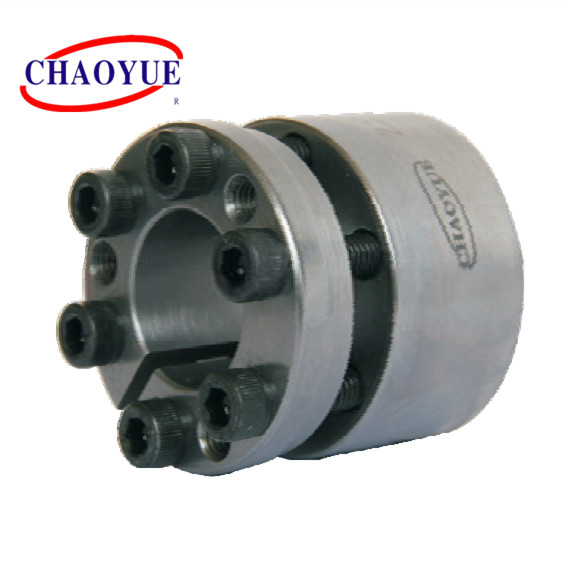

Asamblea de fijación sin llave del perno M14 0



Montaje de ejemplo

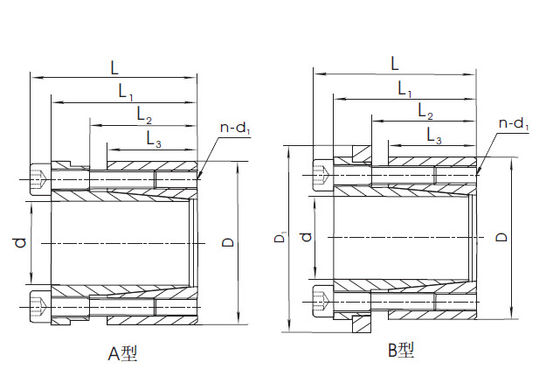

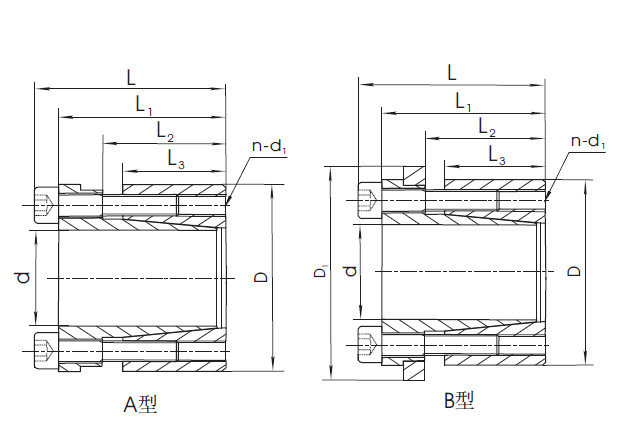

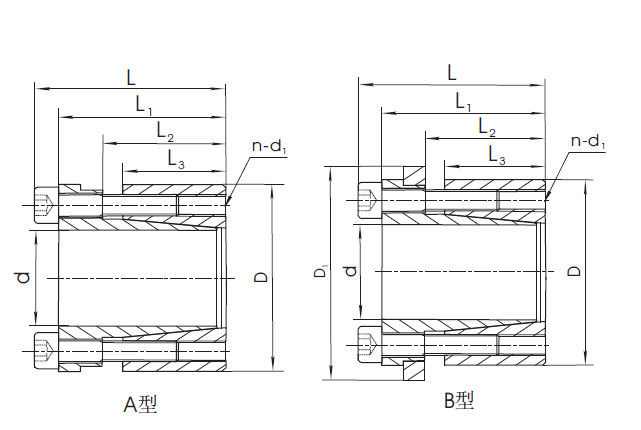

Asamblea de fijación sin llave del perno M14 1





Dimensión fundamental [milímetros] Perno Carga clasificada El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d D L L1 L2 L3 D1 d1 n Fuerza axial
[kN]		 Esfuerzo de torsión
[kN·m]
19 47 45 39 30 26 53 M6 6 54 0,54 17 0,35
20 47 45 39 30 26 53 M6 6 54 0,6 17 0,36
22 47 45 39 30 26 53 M6 6 54 0,6 17 0,44
24 50 45 39 30 26 56 M6 6 54 0,65 17 0,47
25 50 45 39 30 26 56 M6 6 54 0,68 17 0,48
28 55 45 39 30 26 61 M6 6 54 0,78 17 0,55
30 55 45 39 30 26 61 M6 6 54 0,82 17 0,76
32 60 45 39 30 26 66 M6 9 82 1,31 17 0,79
35 60 45 39 30 26 66 M6 9 82 1,44 17 0,81
38 65 45 39 30 26 71 M6 9 82 1,52 17 0,87
40 65 45 39 30 26 71 M6 9 82 1,64 17 0,94
42 75 55 47 35 30 81 M8 6 101 2,13 41 1,02
45 75 55 47 35 30 81 M8 6 101 2,28 41 1,06
48 80 55 47 35 30 86 M8 6 101 2,43 41 1,7
50 80 55 47 35 30 86 M8 6 101 2,53 41 1,76
55 85 55 47 35 30 91 M8 9 152 4,18 41 1,89
60 90 55 47 35 30 96 M8 9 152 4,56 41 1,98
65 95 55 47 35 30 101 M8 9 152 4,96 41 2,15
70 110 77 67 46 40 116 M10 7 186 6,5 83 2,24
75 115 77 67 46 40 121 M10 7 186 7 83 3,07
80 120 77 67 46 40 126 M10 7 186 7,4 83 3,35
85 125 77 67 46 40 131 M10 8 213 9 83 3,59
90 130 77 67 46 40 136 M10 8 213 9,6 83 5,04
95 135 77 67 46 40 141 M10 10 267 12,6 83 5,38
100 145 89 77 52 46 151 M12 7 270 13,3 145 5,81
110 155 89 77 52 46 161 M12 7 270 14,7 145 6,06
120 165 89 77 52 46 171 M12 8 309 18,4 145 7,61
130 180 89 77 52 46 186 M12 10 342 20,5 145 8,32
140 190 98 84 59 51 196 M14 8 373 26,1 230 9,56
150 200 98 84 59 51 206 M14 10 467 35,1 230 10,15
160 210 98 84 59 51 216 M14 10 467 37,4 230 11,23
170 225 98 84 59 51 231 M14 12 560 47,6 230 12,45
180 235 98 84 59 51 241 M14 12 560 50,4 230 13,68
