Inicio ProductosEje que afianza elementos con abrazaderajunta de dilatación interna de la manga del diámetro de 160m m

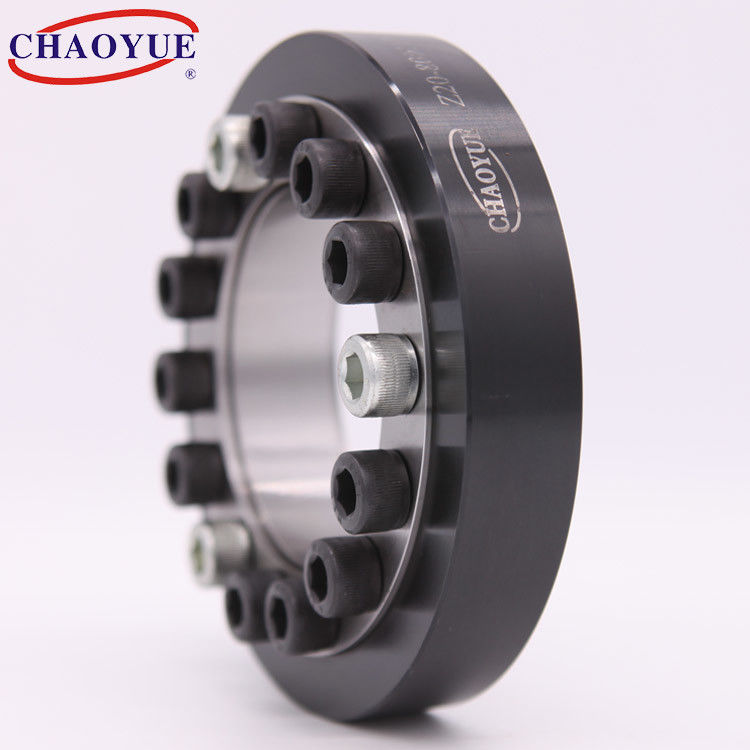

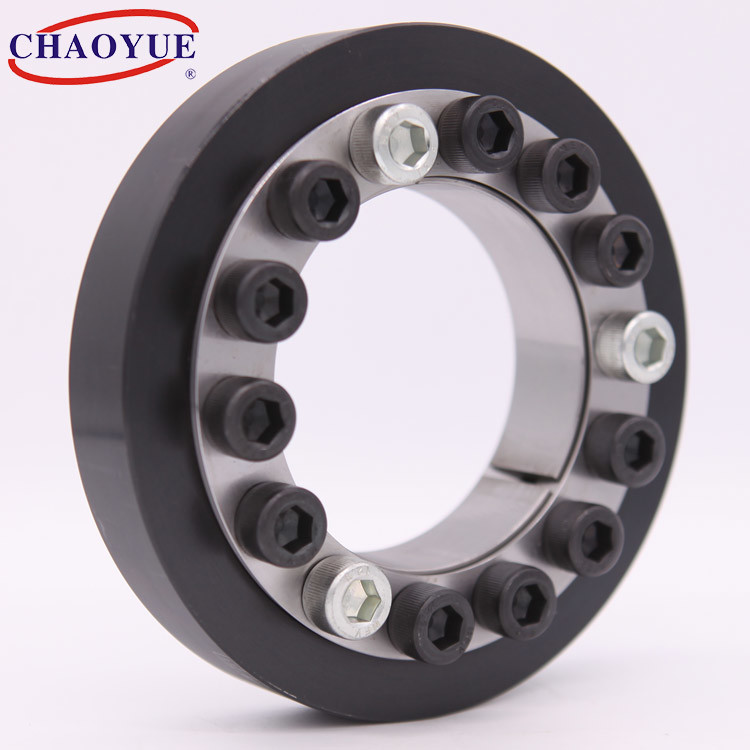

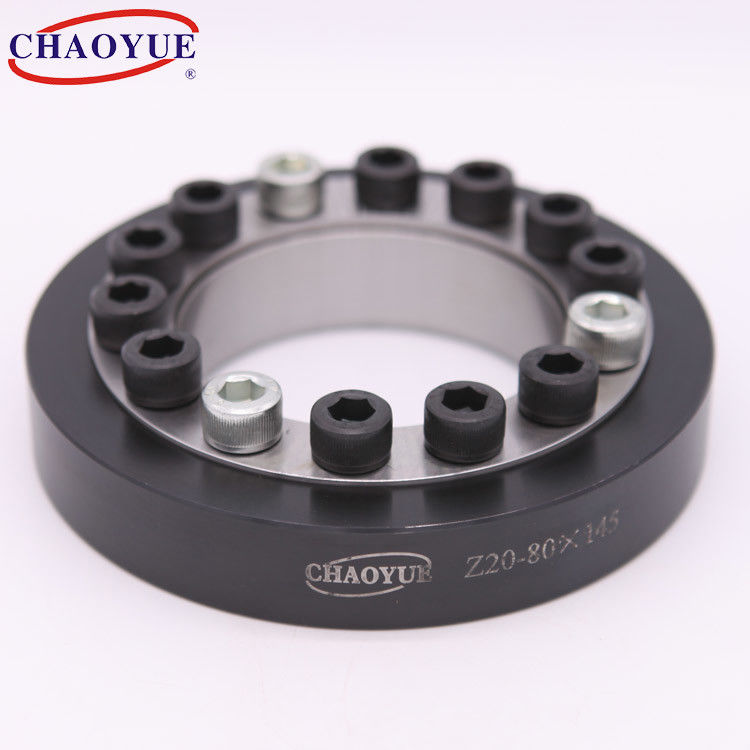

160mm Inner Diameter Sleeve Expansion Joint
160mm Inner Diameter Sleeve Expansion Joint 160mm Inner Diameter Sleeve Expansion Joint 160mm Inner Diameter Sleeve Expansion Joint

junta de dilatación interna de la manga del diámetro de 160m m

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z20
Pago y Envío Términos:
Cantidad de orden mínima: 1 PC
Precio: USD 10.00 - 105.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 500 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 25 - 160 milímetros Diámetro externo: 60 - 260 milímetros
Grueso: 20 - 38 milímetros Esfuerzo de torsión: 0.19 - 23 kN.m
perno: M6 - M12 Peso: 0.37 - 9,2 kilogramos
Resaltar:

junta de dilatación interna de la manga del diámetro de 160m m

,

junta de dilatación externa de la manga del diámetro de 260m m

,

buje sin llave del clímax interno del diámetro de 160m m

Descripción de producto

Eje mecánico de la conexión Z20 que afianza el elemento con abrazadera que cierra el dispositivo



junta de dilatación interna de la manga del diámetro de 160m m 0





Montaje de ejemplo

junta de dilatación interna de la manga del diámetro de 160m m 1





Dimensión fundamental [milímetros] Perno Carga clasificada El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d dw D L L1 L2 d1 n Esfuerzo de torsión
[kN·m]		 Fuerza axial
[kN]
25 18 60 26 20 17 M6 9 0,19 21 17 0,37
25 20 60 26 20 17 M6 9 0,255 25 17 0,37
30 20 65 26 20 17 M6 9 0,205 20 17 0,42
30 22 65 26 20 17 M6 9 0,27 24 17 0,42
30 24 65 26 20 17 M6 9 0,34 28 17 0,42
35 25 72 26 20 17 M6 12 0,365 29 17 0,48
35 28 72 26 20 17 M6 12 0,49 35 17 0,48
35 30 72 26 20 17 M6 12 0,585 39 17 0,48
40 30 78 26 20 17 M6 15 0,555 37 17 0,54
40 32 78 26 20 17 M6 15 0,59 37 17 0,54
40 34 78 26 20 17 M6 15 0,71 42 17 0,54
40 35 78 26 20 17 M6 15 0,77 44 17 0,54
45 35 92 32 24 20 M8 12 0,96 55 41 0,92
45 36 92 32 24 20 M8 12 1,03 57 41 0,92
45 38 92 32 24 20 M8 12 1,2 63 41 0,92
50 38 98 32 24 20 M8 12 1,01 53 41 1
50 40 98 32 24 20 M8 12 1,16 58 41 1
50 42 98 32 24 20 M8 12 1,32 63 41 1
55 42 105 32 24 20 M8 14 1,33 63 41 1,1
55 45 105 32 24 20 M8 14 1,59 70 41 1,1
55 48 105 32 24 20 M8 14 1,88 78 41 1,1
60 48 110 32 24 20 M8 14 1,6 67 41 1,2
60 50 110 32 24 20 M8 14 1,78 71 41 1,2
60 52 110 32 24 20 M8 14 1,89 73 41 1,2
70 55 138 38 28 24 M10 14 2,93 106 83 2,3
70 58 138 38 28 24 M10 14 3,37 116 83 2,3
70 60 138 38 28 24 M10 14 3,69 123 83 2,3
80 62 145 38 28 24 M10 14 3,14 101 83 2,4
80 65 145 38 28 24 M10 14 3,57 110 83 2,4
80 68 145 38 28 24 M10 14 4,02 118 83 2,4
80 70 145 38 28 24 M10 14 4,35 124 83 2,4
90 70 160 38 28 24 M10 16 4,09 117 83 2,8
90 75 160 38 28 24 M10 16 4,89 130 83 2,8
90 78 160 38 28 24 M10 16 5,42 139 83 2,8
100 78 180 45 33 26 M12 14 5,98 153 145 3,8
100 80 180 45 33 26 M12 14 6,37 159 145 3,8
100 82 180 45 33 26 M12 14 6,49 158 145 3,8
100 85 180 45 33 26 M12 14 7,16 168 145 3,8
110 85 190 45 33 26 M12 14 6,18 145 145 4,1
110 88 190 45 33 26 M12 14 6,8 154 145 4,1
110 90 190 45 33 26 M12 14 7,24 160 145 4,1
110 95 190 45 33 26 M12 14 8,38 176 145 4,1
120 95 205 45 33 26 M12 16 8,25 173 145 4,7
120 100 205 45 33 26 M12 16 9,45 189 145 4,7
120 105 205 45 33 26 M12 16 10,74 204 145 4,7
140 110 230 50 38 34 M12 22 12,86 233 145 7,4
140 115 230 50 38 34 M12 22 14,44 251 145 7,4
140 120 230 50 38 34 M12 22 16,14 269 145 7,4
160 125 260 50 38 34 M12 26 17,13 274 145 9,2
160 130 260 50 38 34 M12 26 18,99 292 145 9,2
160 135 260 50 38 34 M12 26 20,94 310 145 9,2
160 140 260 50 38 34 M12 26 23 328 145 9,2
