Inicio ProductosEje que afianza elementos con abrazaderaEje del perno M10 que afianza elementos con abrazadera

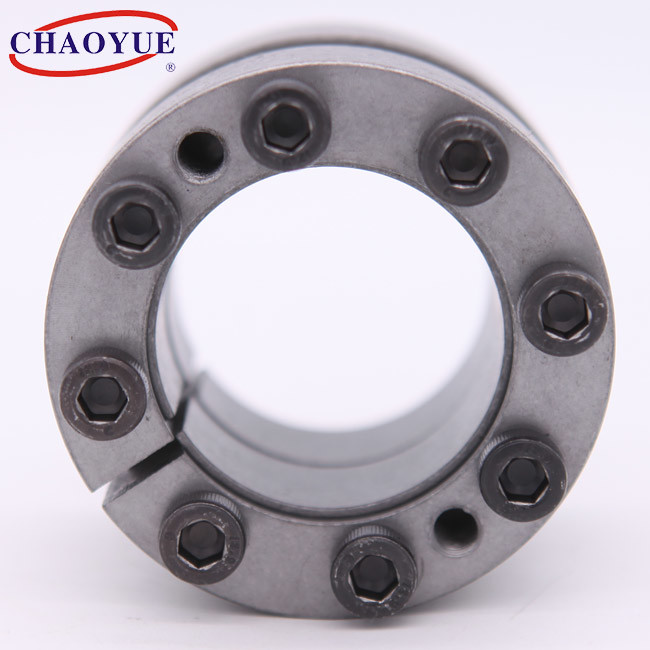

M10 Bolt Shaft Clamping Elements

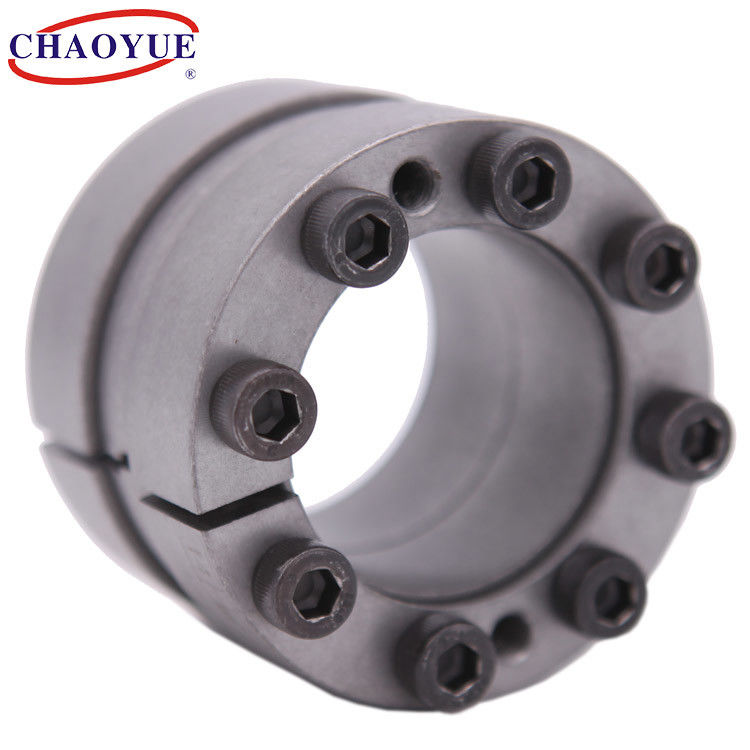

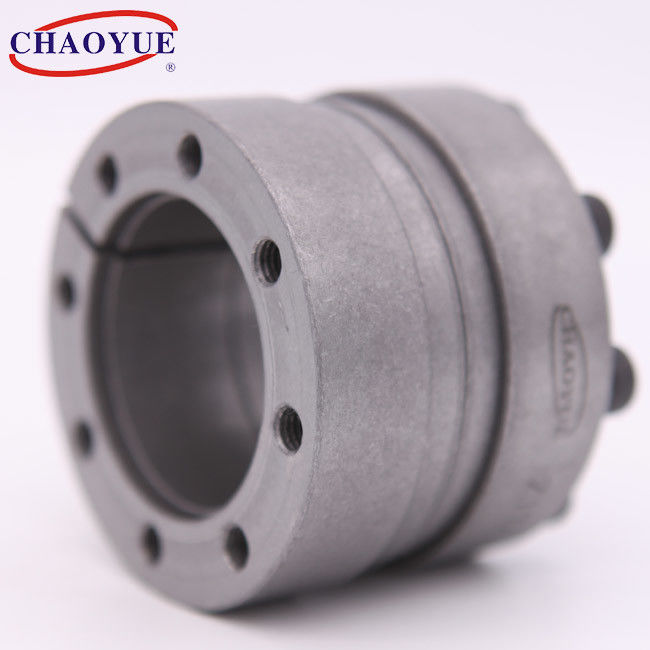

M10 Bolt Shaft Clamping Elements M10 Bolt Shaft Clamping Elements M10 Bolt Shaft Clamping Elements

Eje del perno M10 que afianza elementos con abrazadera

Datos del producto:
Lugar de origen: Shaanxi, China
Nombre de la marca: CHAOYUE
Número de modelo: Z17B
Pago y Envío Términos:
Cantidad de orden mínima: PC 5
Precio: USD 60.00 - 2250.00 / pc
Detalles de empaquetado: La caja del cartón o el caso de madera depende del tamaño de productos
Tiempo de entrega: 1 - 3 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 500 PC por mes
Contactar ahora

Información detallada
Diámetro interno: 100 - 600 milímetros Diámetro externo: 145 - 710 milímetros
Grueso: 76 - 226 milímetros Toruqe: 10.3 - 880 kN.m
perno: M10 - M20 Peso: 4.5 - 179,5 kilogramos
Resaltar:

Eje del perno M10 que afianza elementos con abrazadera

,

eje de 180m m OD que afianza elementos con abrazadera

,

Tipo junta de la manga del perno M10 de dilatación

Descripción de producto

Cerradura del poder del eje de la carga pesada de Z17B que afianza elementos con abrazadera



Eje del perno M10 que afianza elementos con abrazadera 0





Montaje de ejemplo

Eje del perno M10 que afianza elementos con abrazadera 1



Dimensión fundamental [milímetros] Perno Carga clasificada Presión sobre el eje
[N/milímetro2]		 Presión sobre eje
[N/milímetro2]		 El esfuerzo de torsión de aprieta el perno
[N.m]		 Peso
[kilogramo]
d D L L1 L2 L3 d1 n Esfuerzo de torsión
[kN·m]		 Fuerza axial
[kN]
100 145 86 76 28 66 M10 8 10,3 206 83 67 83 4,5
110 155 86 76 28 66 M10 9 12,7 232 85 71 83 4,9
120 165 86 76 28 66 M10 10 15,5 258 86 74 83 5,3
130 180 96 86 33 76 M10 12 20,1 310 83 69 83 7,3
140 190 96 86 33 76 M10 12 21,6 310 77 65 83 7,8
150 200 96 86 33 76 M10 14 27 361 84 73 83 8,2
160 210 96 86 33 76 M10 15 31 387 84 74 83 8,7
170 225 110 98 38 86 M12 12 38,3 451 82 70 145 11,6
180 235 110 98 38 86 M12 14 47,3 526 90 78 145 12,2
190 250 126 114 46 102 M12 16 57 601 82 69 145 16,7
200 260 126 114 46 102 M12 18 67,6 676 88 75 145 17,4
220 285 136 122 50 110 M14 16 90,7 825 90 77 230 22,3
240 305 136 122 50 110 M14 16 99 825 83 72 230 24,1
260 325 136 122 50 110 M14 18 120,6 928 86 76 230 25,8
280 355 162 146 60 130 M16 18 180,5 1289 94 80 355 38,2
300 375 162 146 60 130 M16 20 215 1433 97 84 355 40,6
320 405 188 170 72 154 M18 20 276 1724 93 78 485 58,6
340 425 188 170 72 154 M18 20 293 1724 87 75 485 61,8
360 455 216 198 84 178 M18 24 372 2069 86 72 485 85
380 475 216 198 84 178 M18 24 393 2069 81 69 485 89,2
400 495 216 198 84 178 M18 24 414 2069 77 66 485 93,4
420 515 216 198 84 178 M18 28 507 2413 86 74 485 97,5
440 545 246 226 96 202 M20 24 517 2348 70 59 690 128,9
460 565 246 226 96 202 M20 24 540 2348 67 57 690 134,1
480 585 246 226 96 202 M20 24 564 2348 64 55 690 139,3
500 605 246 226 96 202 M20 28 685 2740 72 63 690 144,5
520 630 246 226 96 202 M20 28 712 2740 69 60 690 157,6
540 650 246 226 96 202 M20 28 740 2740 67 58 690 163,1
560 670 246 226 96 202 M20 30 822 2935 69 60 690 168,6
580 670 246 226 96 202 M20 30 851 2935 66 59 690 174
600 710 246 226 96 202 M20 30 880 2935 64 57 690 179,5
